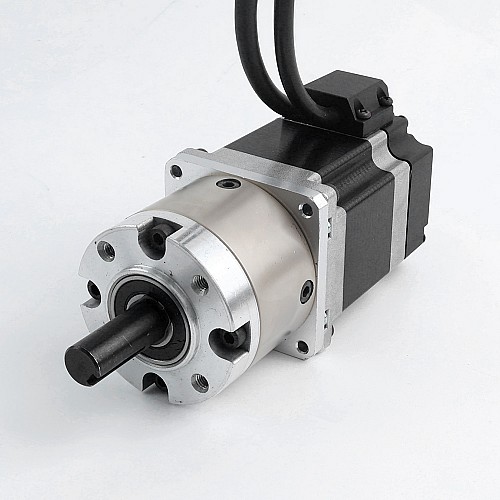

Gebraucht - China Lagerbestand - Nema 23 Closed-Loop-Getriebestepper L=56mm Getriebeübersetzung 4:1 Encoder 1000PPR(4000CPR)

Gebrauchte Produkte - Nema 23 Closed-Loop-Getriebestepper L=56mm Getriebeübersetzung 4:1 Encoder 1000PPR(4000CPR) - 23HS22-2804D-PG4-E1000-USED | StepperOnline

Gebraucht – 90% neu -45 %

Gebraucht - China Lagerbestand - Nema 23 Closed-Loop-Getriebestepper L=56mm Getriebeübersetzung 4:1 Encoder 1000PPR(4000CPR)

0 Bewertungen - + Bewertung

$50,25

$27,87

Auf Lager: 200
Modell: 23HS22-2804D-PG4-E1000-USED
Bruttogewicht: 1.50kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Was bedeutet „Gebrauchtprodukt“?

STEPPERONLINE Gebrauchte Produkte: Wiederverkaufte Artikel können minimale Mängel wie Oberflächenfehler, veränderte Kabel oder beschädigte Verpackung aufweisen. Unser technisches Team führt strenge Qualitätskontrollen durch, um deren vollständige Funktionstüchtigkeit zu garantieren.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Motorspezifikation

Hersteller-Teilenummer: 23HS22-2804D-PG4-E1000
Motorentyp: Bipolar
Rahmengröße: 57 x 57mm
Motorlänge: 56mm
Schrittwinkel without Gearbox: 1.8deg
Haltedrehmoment without Gearbox: 1.25Nm(177oz.in)
Nennstrom / Phase: 2.8A
Phasenwiderstand: 0.9ohms
Stromspannung: 2.6V
Induktivität: 2.5mH±20%(1KHz)
Anzahl der Leads: 4
Leitungslänge: 500mm

Getriebe Spezifikationen

Getriebetyp: Planetary
Getriebelänge: 48mm
Übersetzungsverhältnis: 4.25
Getriebeeffizienz: 90%
Schaftdurchmesser: Φ12mm
Schaftlänge: 30mm
Schlüssellänge: 20mm
Schlüsselweite: 4mm
Umkehrspiel bei keiner Last: <=3deg
Max. Zulässiges Drehmoment: 30Nm(4248.36oz.in)
Moment zulässiges Drehmoment: 50Nm(7080..6oz.in)
Maximale axiale Belastung der Welle: 100N
Maximale radiale Last der Welle: 200N

Encoder Spezifikation

Encodertyp: Optisch inkremental
Fahrende Stromspannung: 5V
Ausgangsstrom: 55mA
Auflösung: 1000PPR(4000CPR)
Ausgangssignal: 2 Kanäle
Bohrungsdurchmesser: Φ8mm
Ausgangsfrequenz: ≤1MHz
Laufgeschwindigkeit: ≤5000rpm
IP-Schutz: IP20

Verbindung

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Encoder	EA+	VCC	GND	EB+	EB-	EA-

Produkthinweis: Der Motor weist leichte Kratzer auf.

Produktart
Produktart	Motor mit Encoder und Getriebe
Produktzustand	Gebrauchte Produkte
Elektrische Spezifikation
Art der Ausgangsschaltung	Differentialtyp
Ausgabesignalkanäle	2
Encoder Auflösung	1000PPR
Encodertyp	Optisch inkremental
Haltemoment(Ncm)	125
Induktivität(mH)	2.5
Nennstrom(A)	2.8
Phasenwiderstand(ohms)	0.9
Physikalische Spezifikation
Abtriebswellentyp	D
IP-Bewertung	40
Körperlänge(mm)	56
Rahmengröße(mm)	Nema 23 (57 x 57)
Schaftdurchmesser(mm)	12
Schaftlänge(mm)	30
Übersetzungsverhältnis(xx:1)	4

Feile	Größe
23HS22-2804D-PG4-E1000_Full_Datasheet.pdf	164.54KB	Download
23HS22-2804D-PG4-E1000_Torque_Curve.pdf	149.6KB	Download
23HS22-2804D-PG4-E1000.STEP	6.37MB	Download
