Gebraucht - CN- Lagerbestand - 24V 101W runder BLDC-Getriebemotor 6,90Nm(977,12oz.in) 27:1 rundes Planetengetriebe

Gebraucht – 80% neu -32 %

Gebraucht - CN- Lagerbestand - 24V 101W runder BLDC-Getriebemotor 6,90Nm(977,12oz.in) 27:1 rundes Planetengetriebe

0 Bewertungen - + Bewertung

$64,57

$43,67

Auf Lager: 200
Modell: 57BYA74-24-01-PG27-USED
Bruttogewicht: 1.55kg
Zertifiziert: ISO, CE

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Was bedeutet „Gebrauchtprodukt“?

STEPPERONLINE Gebrauchte Produkte: Wiederverkaufte Artikel können minimale Mängel wie Oberflächenfehler, veränderte Kabel oder beschädigte Verpackung aufweisen. Unser technisches Team führt strenge Qualitätskontrollen durch, um deren vollständige Funktionstüchtigkeit zu garantieren.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

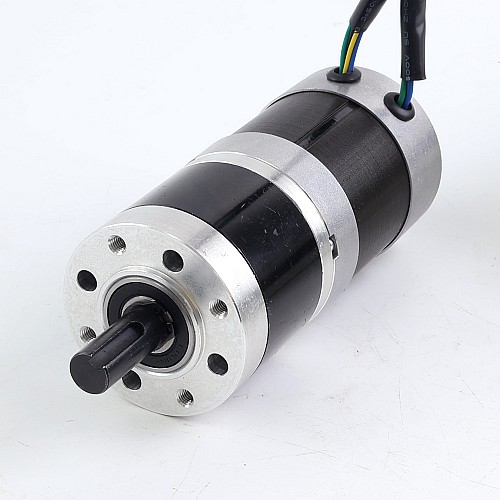

Dies ist ein 24-V-101-W-BLDC-Motor mit einem Flansch von Φ57mm. Das eingebaute 27:1-Rundplanetengetriebe liefert ein Nenndrehmoment von 6,90Nm (977,12oz.in). Der insgesamt zylindrische Körper eignet sich besser für den Einbau in bestimmten Situationen.
Es ist die perfekte Lösung für Bewegungssteuerungsanwendungen, die ein hohes Drehmoment, hohe Präzision, maximale Effizienz und eine kompakte Struktur erfordern, wie z. B. medizinische Geräte, Robotik und andere industrielle Anwendungen usw.

Elektrische Spezifikation

Hersteller-Teilenummer: 57BYA74-24-01-PG27
Phase: 3
Pole: 4
Nennspannung: 24V
Nenndrehmoment ohne Getriebe: 0,32Nm(45,32oz.in)
Nenndrehmoment mit Getriebe: 6,90Nm(977,12oz.in)
Nennleistung: 101W
Nenngeschwindigkeit: 111rpm
Geschwindigkeit ohne Getriebe: 3000rpm
Nennstrom: 5,70A
Widerstand/Phase: 0,43 ± 10%Ohms
Induktivität/Phase: 1,18 ± 20%mH
GEGEN-EMF: 4,8 ± 5%V/Krpm
Sensor: HALL
Isolierklasse: B 130°C[266°F]

Physische Spezifikation

Getriebetyp: Planetengetriebe
Übersetzungsverhältnis: 27:1
Rahmengröße: Φ57mm
Körperlänge: 122,5mm
Wellendurchmesser: Φ12mm
Schaftlänge: 30mm
Wellentyp: Keilnut
Anzahl der Leads: 8
Leitungslänge: 500mm
Gewicht: 1,35kg

Verbindung

U	V	W	+5V	GND	A	B	C
Gelb	Grün	Blau	Rot	Schwarz	Gelb	Grün	Blau

Produktstatus-Hinweis: Dieser Motor weist unterschiedlich starke Beulen und Kratzer auf.

Produktart
Produktart	BLDC-Getriebemotor
Elektrische Spezifikation
Anzahl der Phasen	3
Nenndrehmoment(Nm)	0.32
Nenngeschwindigkeit(rpm)	111
Nennleistung(W)	101
Nennspannung(V)	24
Nennstrom(A)	5.70
Physikalische Spezifikation
Abtriebswellentyp	Passfedernut
Getriebeform	Runden
Getriebetyp	Planetengetriebe
Inventarmethode	Spezielles Inventar
Körperlänge(mm)	122.5
Mit Getriebe	Ja
Rahmengröße(mm)	57 Rund
Schaftdurchmesser(mm)	12
Schaftlänge(mm)	30
Spiel	<=3 deg
Übersetzungsverhältnis(xx:1)	26.8

Feile	Größe
57BYA74-24-01-PG27.STEP	570.08KB	Download
57BYA74-24-01-PG27_Full_Datasheet.pdf	178.2KB	Download

Schnellsuche Abtriebswellentyp: Passfedernut, Schaftdurchmesser(mm): 12, Schaftlänge(mm): 30, Nennspannung(V): 24, Nennstrom(A): 5.70, Körperlänge(mm): 122.5, Rahmengröße(mm): 57 Rund, Anzahl der Phasen: 3, Produktart: BLDC-Getriebemotor, Übersetzungsverhältnis(xx:1): 26.8, Spiel: <=3 deg, Getriebetyp: Planetengetriebe, Nenngeschwindigkeit(rpm): 111, Nenndrehmoment(Nm): 0.32, Nennleistung(W): 101, Mit Getriebe: Ja, Getriebeform: Runden, Inventarmethode: Spezielles Inventar
