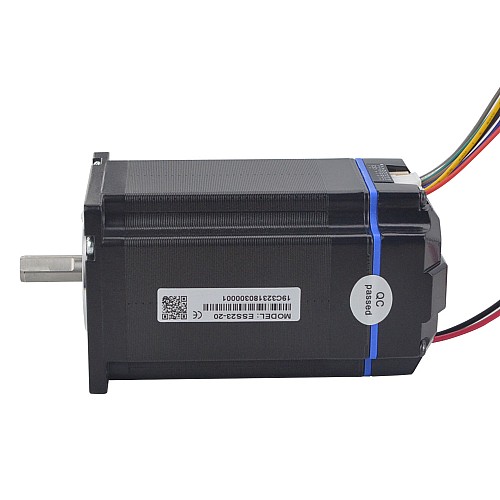

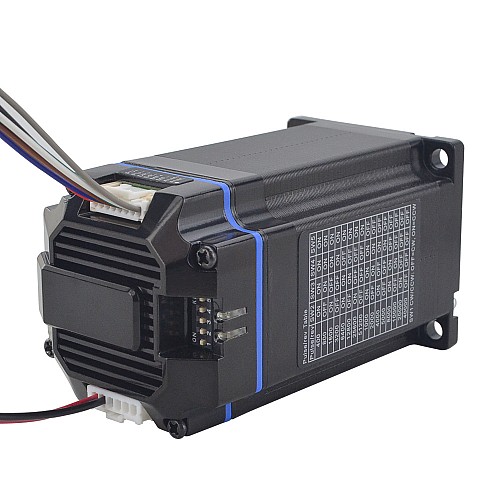

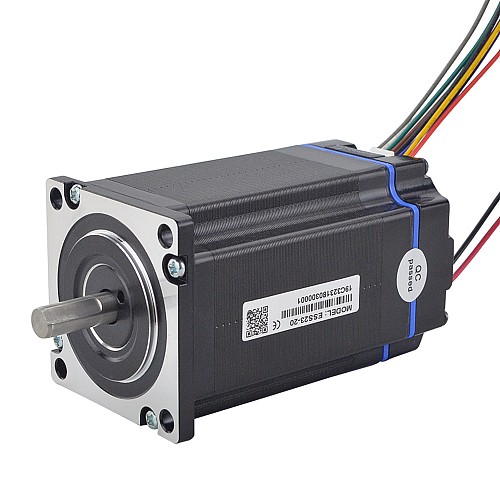

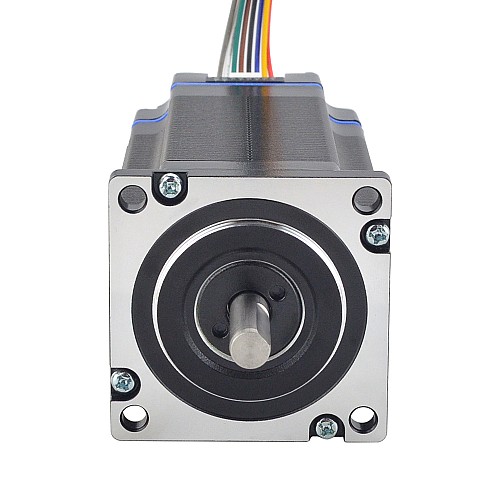

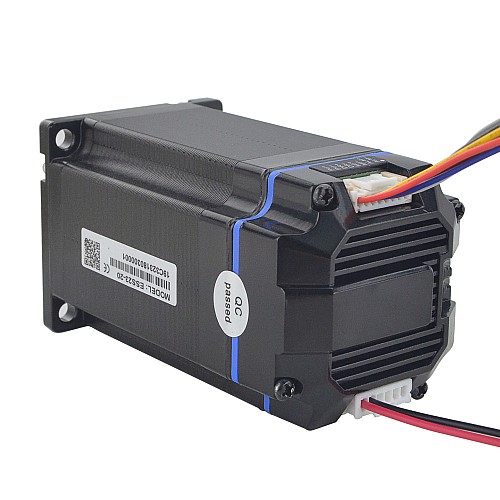

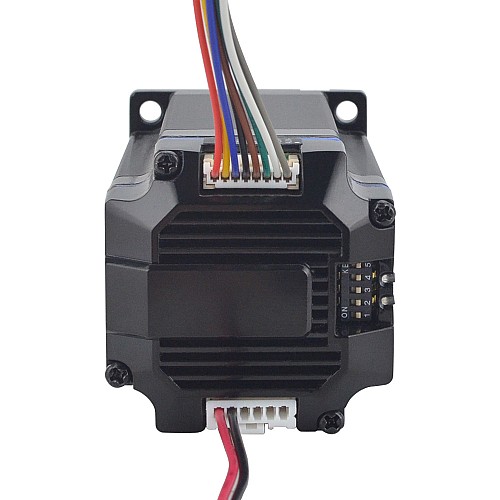

ESS-Serie 2,2Nm(311.55 oz.in) Nema 23 Integrierter SchrittservoClosed Loop Motor 24-50 VDC 1000PPR

0 Bewertungen - + Bewertung

$51,19

5 + $49,66

10 + $48,21

50 + $46,84

100 + $45,55

Auf Lager: 200
Modell: ESS23-20
Bruttogewicht: 1.35kg
Zertifiziert: ISO, CE

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Elektronische Spezifikationen

Artikelnummer: ESS23-20
Haltemoment: 2.2Nm(311.55oz.in)
Eingangsspannung: 24 - 50VDC
Isolationsklasse: B 130°C[266°F]
Ausgangsspitzenstrom: 1.8 - 4.0A
Logischer Eingangsstrom: 10mA
Logic Eingangsspannung: 5V
Encodertyp: Incremental
Encoder-Ausgangstyp: Differential
Encoderauflösung: 1000PPR
Encoder-Ausgangssignalkanäle: 2
Isolationswiderstand: More than 100MΩ
Spannungsfestigkeit: 500VAC for 1MIN.

Physikalische Spezifikationen

Rahmengröße: 57 x 57mm
Körper Länge: 80mm
Wellendurchmesser: Φ8mm
D-cut Wellenlänge: 15mm
Schaftlänge: 21mm
Gewicht: 1257g

Connector-Spezifikation

Gehäuse 1 Modell: 35507-0800
Terminal 1 Modell: 50212-8000
Gehäuse 2 Modell: XAP-06V-1
Terminal 2 Modell: SXA-01T-P0.6

Verbindung

PU+	PU-	DR+	DR-	MF+	MF-	ALM+	ALM-
rot	Gelb	Blau	Schwarz	Braun	Grün	Weiß	Grau

Produktart
Produktart	Integrierte Schrittmotor
Elektrische Spezifikation
Analoger Eingang	Nein
Ausgabesignalkanäle	2
Eingangsspannung(V)	24 - 50DC
Eingangsspannungsreferenz(V)	24 - 48DC
Encoder Auflösung	1000
Encoder-Feedback	Ja (Geschlossener Regelkreis)
Encodertyp	Inkrementell
Haltemoment(Ncm)	220
Haltemoment(oz.in)	311.55
Kontrollmodi	Pulsmodus
Physikalische Spezifikation
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	80
Rahmengröße(mm)	Nema 23 (57 x 57)
Schaftdurchmesser(mm)	8
Schaftlänge(mm)	21

Feile	Größe
ESS23-20.IGS	9.82MB	Download
ESS23-20_Torque_Curve.pdf	185.24KB	Download
ESS23-20_Manual	372.17KB	Download

Schnellsuche Schaftdurchmesser(mm): 8, Schaftlänge(mm): 21, Eingangsspannung(V): 24 - 50DC, Encoder Auflösung: 1000, Ausgabesignalkanäle: 2, Haltemoment(Ncm): 220, Haltemoment(oz.in): 311.55, Körperlänge(mm): 80, Rahmengröße(mm): Nema 23 (57 x 57), Produktart: Integrierte Schrittmotor, Encodertyp: Inkrementell, IP-Bewertung: 40, Kontrollmodi: Pulsmodus, Analoger Eingang: Nein, Encoder-Feedback: Ja (Geschlossener Regelkreis), Eingangsspannungsreferenz(V): 24 - 48DC, Inventarmethode: Spezielles Inventar
