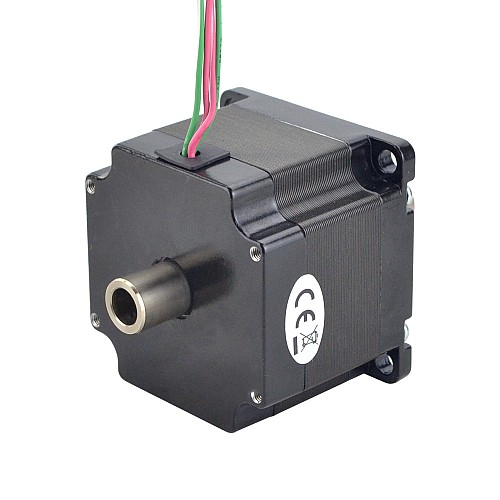

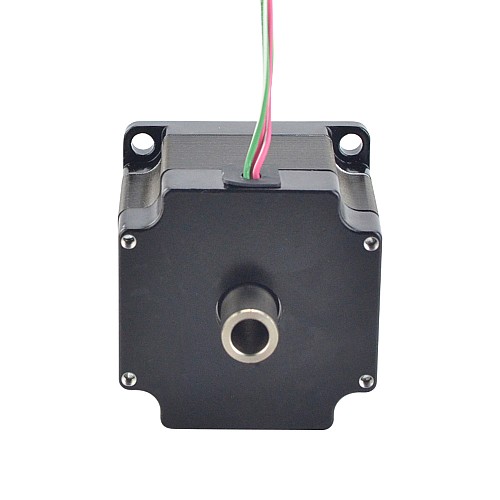

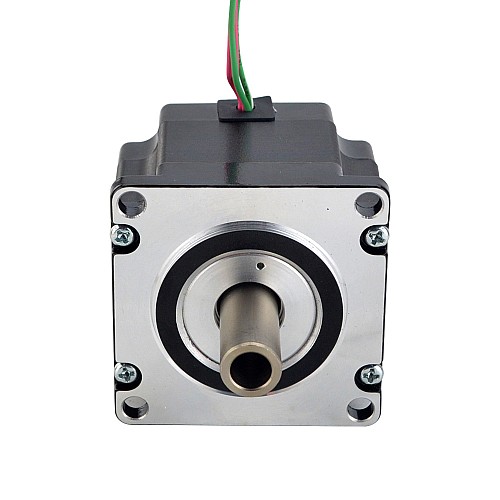

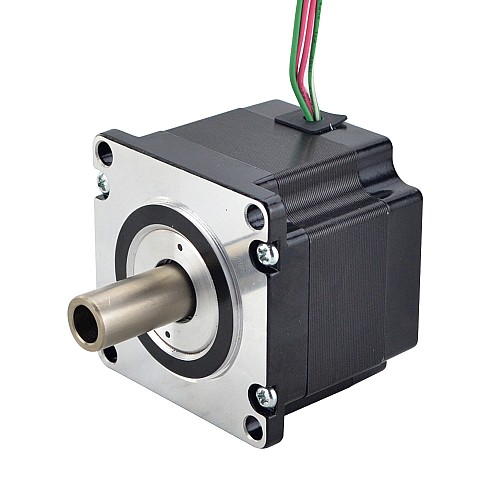

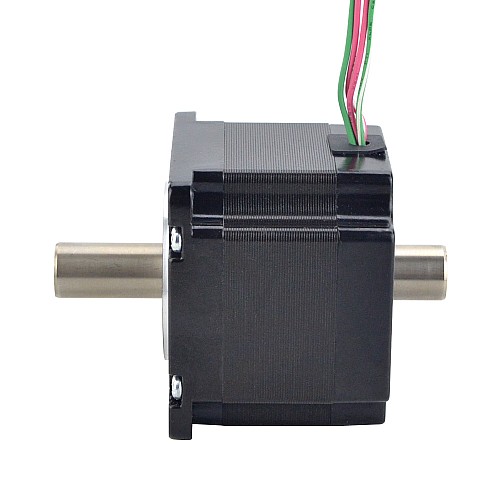

Doppelwelle Nema 23 Hohlwelle Schrittmotor Bipolar 0.78Nm(110.5oz.in) 2.0A 57x57x45mm
$22,22
5 + $20,90
10 + $19,72
50 + $18,67
100 + $17,72
- Auf Lager: 10000
- Modell: 23HS18-2004H
- Bruttogewicht: 0.65kg
- Zertifikat: ISO, CE, UKCA, RoHS
Mögliche Optionen
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!
Elektrische Spezifikation
- Hersteller-Teilenummer: 23HS18-2004H
- Motorentyp: Bipolar Stepper
- Schrittwinkel: 1.8deg
- Haltemoment: 0.78Nm(110.5oz.in)
- Strom/Phase: 2.0A
- Widerstand/Phase: 1.45ohms± 10%
- Induktivität: 3.5mH±20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 57 x 57mm
- Körper Länge: 45mm
- Außendurchmesser der Welle: Φ12mm
- Innendurchmesser der Welle: Φ8mm
- Wellenlänge vorne: 25mm
- Länge der hinteren Welle: 13mm
- Anzahl Leiter: 4
- Leitungslänge: 310mm
- Gewicht: 0.55kg
Verbindung
A+ |
A- |
B+ |
B- |
RED |
RED/WHI |
GRN/WHI |
GRN |
Elektrische Spezifikation | |
Hat Drehmoment/Schub-Kurve? Drehmoment | Ja |
Induktivität(mH) | 3.5 |
Nennstrom(A) | 2.0 |
Phasenwiderstand(ohm) | 1.45 |
Produktart | Hybrid-Schrittmotor |
Schrittwinkel(deg.) | 1.8 |
Bipolar/Unipolar | Bipolar |
Haltemoment(Ncm) | 78 |
Haltemoment(oz.in) | 110.5 |
Physikalische Spezifikation | |
Außendurchmesser der Welle(mm) | 12 |
Innendurchmesser der Welle(mm) | 8 |
Inventarmethode | Spezielles Inventar |
IP-Bewertung | 40 |
Produktserie | S |
Rahmengröße(mm) | Nema 23 (57 x 57) |
Körperlänge(mm) | 45 |
Einzelwelle/Doppelwelle | Doppelwelle |
Abtriebswellentyp | Hohl |
Anzahl der Leiter | 4 |
Leitungslänge (mm) | 310 |
Gewicht(g) | 550 |
