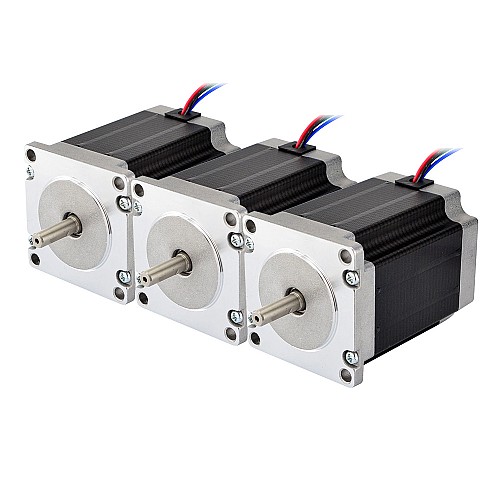

3 Stück Nema 23 Bipolar 1,8Grad 2,00Nm(283,22oz.in) 2.8A 57x57x76mm 4 Drähte

3 Stück S-Serie Nema 23 Bipolar 1,85Nm(261,98oz.in)

3 Stück Nema 23 Bipolar 1,8Grad 2,00Nm(283,22oz.in) 2.8A 57x57x76mm 4 Drähte

3 Bewertungen - + Bewertung

$49,87

5 + $47,72

10 + $45,75

50 + $43,94

100 + $42,27

Auf Lager: 200
Modell: 3-23HS30-2804S
Bruttogewicht: 4.00kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dies ist einer der beliebtesten Nema 23 Schrittmotoren, mit Schrittwinkel 1,8deg und Größe 57x57x76mm. Es hat 4 Drähte, jede Phase zieht 2.8A, mit Haltemoment 2,00Nm(283,22oz.in).

Paket enthält: 3 x 23HS30-2804S

Elektrische Spezifikation

Hersteller-Teilenummer: 23HS30-2804S
Motorentyp: Zweipolig Stepper
Schrittwinkel: 1,8 deg
Haltemoment: 2,00Nm(283,22oz.in)
Strom/Phase: 2,8A
Widerstand/Phase: 1.17ohms
Induktivität: 4,36mH ± 20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Physikalische Spezifikation

Rahmengröße: 57 x 57mm
Körper Länge: 76mm
Wellendurchmesser: Φ6.35mm
Schaftlänge: 21mm
D-Schnittlänge: 15mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 1.2kg

Verbindung

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Wir haben leichte Anpassungen an den Parametern vorgenommen, die keine Auswirkungen auf die Leistung haben.

Produktart
Produktart	Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment(Ncm)	200
Haltemoment(oz.in)	283.22
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	4.36
Nennstrom(A)	2.8
Phasenwiderstand(ohms)	1.17
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	76
Leitungslänge(mm)	500
Produktserie	S
Rahmengröße(mm)	Nema 23 (57 x 57)
Schaftdurchmesser(mm)	6.35
Schaftlänge(mm)	21

Motorwelle
Kabel
Stecker
Encoder
Bremse
Getriebe

Feile	Größe
23HS30-2804S.STEP	1.92MB	Download
23HS30-2804S_Torque_Curve.pdf	180.81KB	Download
23HS30-2804S_Full_Datasheet.pdf	272.35KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 6.35, Schaftlänge(mm): 21, Anzahl der Kabel: 4, Leitungslänge (mm): 500, Einzelwelle/Doppelwelle: Einzelne Welle, Haltemoment(Ncm): 190, Nennstrom(A): 2.8, Haltemoment(oz.in): 269, Bipolar/Unipolar: Bipolar, Schrittwinkel(deg.): 1.8, Phasenwiderstand(ohms): 1.13, Induktivität(mH): 5.4, Körperlänge(mm): 76, Rahmengröße(mm): Nema 23 (57 x 57), Produktart: Hybrid-Schrittmotor, Produktserie: S, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar
