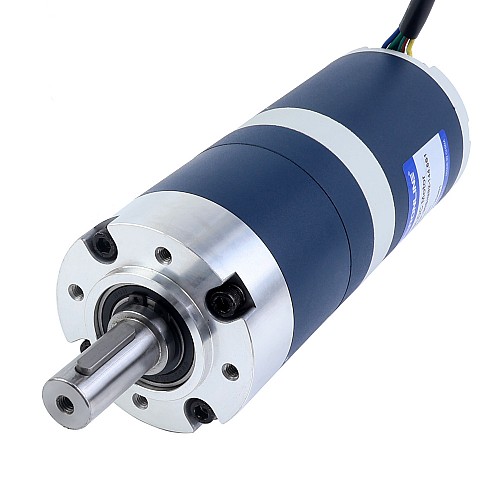

24V 200W 21RPM Getriebe-Bürstenloser DC-Motor 67,00Nm(9487,98oz.in) 144,5:1 Planetengetriebe

0 Bewertungen - + Bewertung

$70,50

5 + $68,61

10 + $66,82

50 + $65,12

100 + $63,50

Auf Lager: 200
Modell: M82B200-24P-30S/G82-144.5S1
Bruttogewicht: 5.07kg
Zertifiziert: ISO, CE

Land anklicken für Echtzeitbestand

Versendet von

China

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dies ist ein 24V 200W bürstenloser Gleichstrommotor mit einem Flanschdurchmesser von Φ82mm, einem Nenndrehmoment von 67,00Nm(9487,98oz.in) und einer Nenndrehzahl von 21rpm. Er ist mit einem Planetengetriebe mit einem Übersetzungsverhältnis von 144,5:1 ausgestattet, das hohes Drehmoment für Präzisionsanwendungen liefert. Das kompakte zylindrische Design erleichtert die Integration in Systeme mit begrenztem Platzangebot.

Elektrische Spezifikationen

P/N: M82B200-24P-30S/G82-144.5S1
Phase: 3
Pole: 10
Nennspannung: 24V
Nennleistung: 200W
Nennstrom: 10,5A
Nenndrehmoment: 67,00Nm(9487,98oz.in)
Nenndrehzahl: 21rpm
Geschwindigkeit ohne Getriebe: 4200rpm±10%
Sensor: Hall-Sensor
Isolationsklasse: B 130°C[266°F]

Mechanische Spezifikationen

Getriebetyp: Planetengetriebe
Getriebeübersetzung: 144,5:1
Baugröße: Φ82mm
Gesamtlänge: 202,2mm
Wellentyp: Keilnut
Wellendurchmesser: Φ19mm
Wellenlänge: 49mm
Axiallast: 1000N
Radiallast: 200N
Gewicht: 4,93kg

Anschluss

Motorleitungen			Hall-Sensoren
U	V	W	+	-	Ha	Hb	Hc
Gelb	Grün	Blau	Rot	Schwarz	Gelb	Grün	Blau
16AWG			26AWG

Übersetzungsverhältnis-Optionen

Für optionale Übersetzungsverhältnisse und deren Nenndrehzahlen/-drehmomente siehe Tabelle.

Stufe	1-Stufe				2-Stufe
Übersetzungsverhältnis	3,65	5,36	6,55	8,63	13,3	19,6	24,6	30	35,1	46,2	56,5
Drehzahl(rpm)	822	560	458	348	226	153	122	100	85	65	53
Drehmoment(Nm)	2,10	3,10	3,80	4,90	7,00	10,00	13,00	15,00	18,00	24,00	29,00

Stufe	3-Stufe
Übersetzungsverhältnis	71,5	89,8	104,8	112,8	128	144,5	160,9	181,6	196,5	229,5	302,5	398,5
Drehzahl(rpm)	42	33	29	27	23	21	19	17	15	13	9,9	7,5
Drehmoment(Nm)	33,00	42,00	49,00	52,00	59,00	67,00	75,00	84,00	90,00	97,00	97,00	65,00

Der empfohlene BLDC-Treiber passend zu diesem Motor ist BLD-515C.

Produktart
Produktart	BLDC-Getriebemotor
Elektrische Spezifikation
Anzahl der Phasen	3
Nenndrehmoment(Nm)	67
Nenngeschwindigkeit(rpm)	21
Nennleistung(W)	200
Nennspannung(V)	24
Nennstrom(A)	10.50
Physikalische Spezifikation
Abtriebswellentyp	Passfedernut
Getriebetyp	Planetengetriebe
Inventarmethode	Spezielles Inventar
Körperlänge(mm)	202.2
Mit Getriebe	Ja
Rahmengröße(mm)	82 Rund
Schaftdurchmesser(mm)	19
Schaftlänge(mm)	49
Übersetzungsverhältnis(xx:1)	144.5

Feile	Größe
M82B200-24P-30S_G82-144.5S1.STEP	2.08MB	Download
M82B200-24P-30S_G82-144.5S1_Full_Datasheet.pdf	53.92KB	Download

Schnellsuche Abtriebswellentyp: Passfedernut, Schaftdurchmesser(mm): 19, Schaftlänge(mm): 49, Nennspannung(V): 24, Nennstrom(A): 10.50, Körperlänge(mm): 202.2, Rahmengröße(mm): 82 Rund, Anzahl der Phasen: 3, Produktart: BLDC-Getriebemotor, Übersetzungsverhältnis(xx:1): 144.5, Getriebetyp: Planetengetriebe, Nenngeschwindigkeit(rpm): 21, Nenndrehmoment(Nm): 40, Nennleistung(W): 200, Mit Getriebe: Ja, Inventarmethode: Spezielles Inventar
