1-Achsen-Schrittmotor-CNC-Kit mit geschlossenem Regelkreis, 42Ncm(59,48oz.in), Nema 17-Motor und Treiber
$48,04
5 + $46,40
10 + $44,86
50 + $43,43
100 + $42,08
- Auf Lager: 10000
- Modell: 1-CL42T-S04-V41
- Bruttogewicht: 0.89kg
Mögliche Optionen
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!

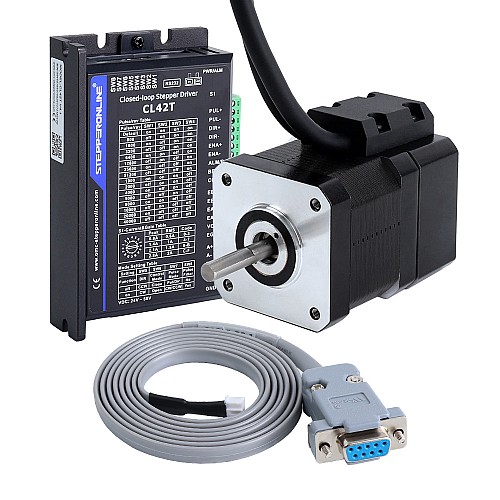

Dieses CNC-Kit enthält:

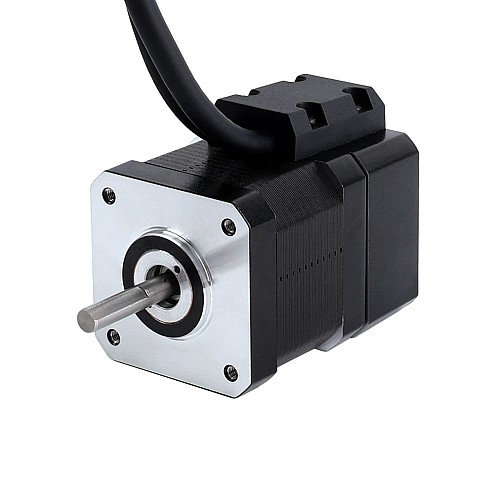

- 1 x 17HS15-1504D-E1K: Nema 17 Closed-Loop-Schrittmotor 42Ncm(59,48oz.in) mit Encoder 1000PPR (4000CPR)
- 1 x CL42T-V41: Closed-Loop-Schritttreiber V4.1 0–3,0A 24–48VDC für Nema 11, 14, 17 Schrittmotor
- 1 x CABLE-PC-1: RS232-Debugging-Kabel
Motorspezifikation
- Hersteller-Teilenummer: 17HS15-1504D-E1K
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 42Ncm(59,48oz.in)
- Nennstrom/Phase: 1,5A
- Phasenwiderstand: 1,65Ohm
- Induktivität: 2,5mH ± 20%(1kHz)
- Rahmengröße: 42 x 42mm
- Körperlänge: 60mm
- Wellendurchmesser: Φ5mm
- Schaftlänge: 24mm
- D-Cut-Schaftlänge: 15mm
- Leitungslänge: 500mm
Encoder-Spezifikation
- Ausgangsschaltungstyp: Differentialtyp
- Encodertyp: Optischer Inkrementalgeber
- Encoder-Auflösung: 1000PPR (4000CPR)
- Ausgangssignalkanäle: 2 Kanäle
- Mindestversorgungsspannung: 5V
- VersorgungsspannungmAx: 5V
- Ausgangs-Hochspannung: <4V
- Ausgangs-Niederspannung: <1V
Treiberspezifikation
- Ausgangsspitzenstrom: 0–3A
- Eingangsspannung: +24–48VDC (typisch 24VDC)
- Logischer Signalstrom: 7–16mA (typisch 10mA)
- Impulseingangsfrequenz: 0–200kHz
- Impulsbreite: 2,5μS
- RS232-Debugging-Schnittstelle verfügbar
- Geringer Lärm undVibration, gleichmäßige Bewegung
- Schutz vor Überspannung, Überstrom und Positionsfolgefehler
Motor- und Encoder-Anschluss
PIN |
1 |
2 |
3 |
4 |
Motor |
A+ |
A- |
B+ |
B- |
Elektrische Spezifikation | |
Anzahl der Phasen | 2 |
Eingangsspannungsreferenz(V) | 24 - 48DC |
Induktivität(mH) | 2.5 |
Phasenwiderstand(ohm) | 1.65 |
Produktart | Geschlossenem Regelkreis Kit |
Haltemoment(Ncm) | 42 |
Haltemoment(oz.in) | 59.48 |
Anzahl der Achsen | 1 |
Art der Ausgangsschaltung | Differential |
Encodertyp | Optisch inkremental |
Encoder Auflösung | 1000PPR |
Ausgabesignalkanäle | 2 |
Physikalische Spezifikation | |
Inventarmethode | Spezielles Inventar |
Produktserie | TS Serie |
Rahmengröße(mm) | Nema 17 (42 x 42) |
Abtriebswellentyp | D |
Schaftdurchmesser(mm) | 5 |
Schaftlänge(mm) | 24 |
