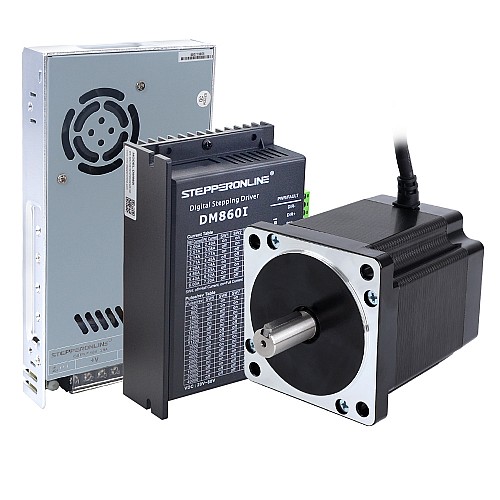

1-Achsen-Schrittmotor-CNC-Kit 8,0Nm(1132,89oz.in), Nema 34-Schrittmotor und Treiber sowie 60-V-Netzteil

Dieses CNC-Kit enthält:

• 1 x DM860I: Digitaler Schrittmotortreiber 2,4-7,2A 20-80VDC für Nema 34-Schrittmotor-CNC-Antrieb
• 1 x 34HS39-6004S: Nema 34 Schrittmotor 8,0Nm(1132,89oz.in) 6,0A 86x86x98mm 4 Drähte
• 1 x S-350-60: 350W 60V 5,9A 115/230V Schaltnetzteil

Motorspezifikation

• Hersteller-Teilenummer: 34HS39-6004S
• Anzahl der Phasen: 2
• Schrittwinkel: 1,8Grad
• Haltemoment: 8,0Nm(1132,89oz.in)
• Nennstrom/Phase: 6,0A
• Phasenwiderstand: 0,55Ohm ± 10%
• Induktivität: 4,6mH ± 20%(1kHz)
• Rahmengröße: 86 x 86mm
• Körperlänge: 98mm
• Wellendurchmesser: Φ14mm
• Schaftlänge: 32mm
• Wellenlänge der Keilnut: 25mm
• Anzahl der Leads: 4
• Leitungslänge: 500mm

Treiberspezifikation

• Ausgangsspitzenstrom: 2,4-7,2A(6,0RMS)
• Eingangsspannung: +20~80VDC
• Logischer Signalstrom: 7-16mA(typisch 10mA)
• Impulseingangsfrequenz: 0-200kHz
• Impulsbreite: 2,5μS
• Isolationswiderstand: 100MΩ
• Unterstützt die Modi PUL/DIR und CW/CCW
• Automatische Leerlaufstromreduzierung
• Geeignet für 2-Phasen-und 4-Phasen-Motoren
• Sanfter Start ohne "Sprung" beim Einschalten
• Überspannungs-und Überstromschutz
• Anti-Resonance sorgt für optimales Drehmoment und verhindert Instabilität im mittleren Drehzahlbereich
• Impulseingangsfrequenz bis zu 200kHz, TTL-kompatibel und optisch isolierter Eingang
• 8 wählbare Spitzenströme, darunter 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Technologie zur automatischen Motorerkennung und automatischen Parameterkonfiguration bietet optimale Reaktionen bei verschiedenen Motoren
• 16 wählbare Mikroschrittauflösungen, darunter 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Multi-Stepping ermöglicht eine Schritteingabe mit niedriger Auflösung, um eine höhere Mikroschrittausgabe zu erzeugen, bietet somit eine gleichmäßigere Motorbewegung und funktioniert auch gut als CNC-Antrieb.

Leistungsspezifikation

• 60VDC 5,9A Ausgang
• AC-Eingangsspannungsbereich: 93–132V/176–264VAC
• 115V/230V AC per Schalter wählbar
• Hohe Effizienz, niedrige Kosten
• Zwangsluftkühlung durch eingebauten DC-Lüfter
• Geringe Ausgangswelligkeit und Gierbewegung
• Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz
• 215*115*50mm (L*B*H)

Verbindung
