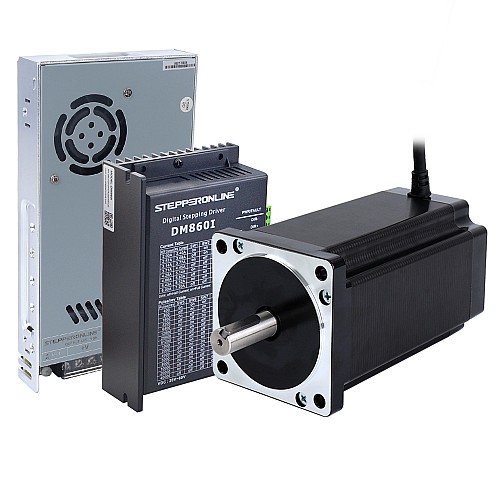

1-Achsen-Schrittmotor-CNC-Kit 12,0Nm(1699,34oz.in), Nema 34-Schrittmotor und Treiber sowie 60-V-Netzteil
$86,00
5 + $83,49
10 + $81,12
50 + $78,89
100 + $76,77
- Auf Lager: 10000
- Modell: 1-DM860I-S120
- Bruttogewicht: 7.09kg
Mögliche Optionen
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!
Dieses CNC-Kit enthält:
- 1 x DM860I: Digitaler Schrittmotortreiber 2,4-7,2A 20-80VDC für Nema 34-Schrittmotor-CNC-Antrieb
- 1 x 34HS59-6004S: Nema 34 Schrittmotor Bipolar 1,8Grad 12,0Nm(1699,34oz.in) 6,0A 86x86x151,5mm 4 Drähte
- 1 x S-350-60: 350W 60V 5,9A 115/230V Schaltnetzteil
Motorspezifikation
- Hersteller-Teilenummer: 34HS59-6004S
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8Grad
- Haltemoment: 12,0Nm(1699,34oz.in)
- Nennstrom/Phase: 6,0A
- Phasenwiderstand: 0,7Ohm ± 10%
- Induktivität: 7,9mH ± 20%(1kHz)
- Rahmengröße: 86 x 86mm
- Körperlänge: 151,5mm
- Wellendurchmesser: Φ14mm
- Schaftlänge: 37mm
- Wellenlänge der Keilnut: 25mm
- Anzahl der Leads: 4
- Leitungslänge: 500mm
Treiberspezifikation
- Ausgangsspitzenstrom: 2,4-7,2A(6,0RMS)
- Eingangsspannung: +20~80VDC
- Logischer Signalstrom: 7-16mA(typisch 10mA)
- Impulseingangsfrequenz: 0-200kHz
- Impulsbreite: 2,5μS
- Isolationswiderstand: 100MΩ
- Unterstützt die Modi PUL/DIR und CW/CCW
- Automatische Leerlaufstromreduzierung
- Geeignet für 2-Phasen-und 4-Phasen-Motoren
- Sanfter Start ohne "Sprung" beim Einschalten
- Überspannungs-und Überstromschutz
- Anti-Resonance sorgt für optimales Drehmoment und verhindert Instabilität im mittleren Drehzahlbereich
- Impulseingangsfrequenz bis zu 200kHz, TTL-kompatibel und optisch isolierter Eingang
- 8 wählbare Spitzenströme, darunter 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
- Technologie zur automatischen Motorerkennung und automatischen Parameterkonfiguration bietet optimale Reaktionen bei verschiedenen Motoren
- 16 wählbare Mikroschrittauflösungen, darunter 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
- Multi-Stepping ermöglicht eine Schritteingabe mit niedriger Auflösung, um eine höhere Mikroschrittausgabe zu erzeugen, bietet somit eine gleichmäßigere Motorbewegung und funktioniert auch gut als CNC-Antrieb.
Leistungsspezifikation
- 60VDC 5,9A Ausgang
- AC-Eingangsspannungsbereich: 93–132V/176–264VAC
- 115V/230V AC per Schalter wählbar
- Hohe Effizienz, niedrige Kosten
- Zwangsluftkühlung durch eingebauten DC-Lüfter
- Geringe Ausgangswelligkeit und Gierbewegung
- Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz
- 215*115*50mm (L*B*H)
Verbindung
A+ |
A- |
B+ |
B- |
Schwarz |
Grün |
Rot |
Blau |
Elektrische Spezifikation | |
Anzahl der Phasen | 2 |
Eingangsspannungsreferenz(V) | 24 - 80DC |
Produktart | Offene Schleife-Kit |
Haltemoment(Ncm) | 1200 |
Haltemoment(oz.in) | 1699.34 |
Anzahl der Achsen | 1 |
Physikalische Spezifikation | |
Inventarmethode | Spezielles Inventar |
Produktserie | TS Serie |
Rahmengröße(mm) | Nema 34 (86 x 86) |
Abtriebswellentyp | Keilnut |
Schaftdurchmesser(mm) | 14 |
