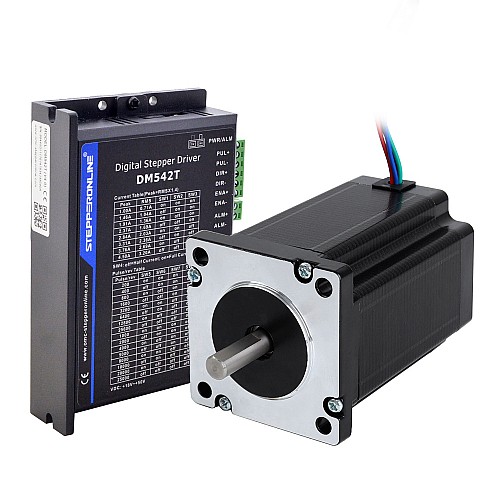

1 Achsen Schrittmotor CNC Kit 3,1Nm(439oz.in) Nema 24 Schrittmotor und Treiber

Abgesetzt

1 Achsen Schrittmotor CNC Kit 3,1Nm(439oz.in) Nema 24 Schrittmotor und Treiber

0 Bewertungen - + Bewertung

$0,00

Auf Lager: 1
Modell: 1-DM542T-24HS34
Bruttogewicht: 1.91kg
Zertifiziert: ISO, CE, UKCA, RoHS

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

(Mindestbestellmenge 999 Stück)

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieses CNC-Kit enthalten:

1 x Digitaler Schrittantrieb 1.0-4.2A 20-50VDC for Nema 17, 23, 24 Schrittmotor
1 x Dual Shaft Nema 24 Bipolar 3.1Nm(439oz.in) 3.5A 60x60x88mm 4 Wires

Motorspezifikation

Hersteller-Teilenummer: 24HS34-3504D
Motorentyp: Bipolar
Schrittwinkel: 1.8deg
Haltedrehmoment: 3.1Nm(439oz.in)
Nennstrom / Phase: 3.5A
Phasenwiderstand: 1.1ohms
Induktivität: 5.6mH±20%(1KHz)
Rahmengröße: 60 x 60mm
Körper Länge: 88mm
Schaftdurchmesser: Φ8mm
Schaftlänge: 24mm
D-Schnittlänge: 20mm
Anzahl der Leads: 4
Leitungslänge: 600mm
Gewicht: 1.34kg

Verbindung

A+	A-	B+	B-
Black	Grün	Rot	Blau

Treiberspezifikation

Eingangsspannung 20-50VDC
Anti-Resonanz bietet ein optimales Drehmoment und Nullen im mittleren Bereich
Motor-Auto-Identifikation und Parameter-Autokonfiguration beim Einschalten bieten optimale Reaktionen mit verschiedenen Motoren
Multi-Stepping ermöglicht eine niedrig auflösende Stufeneingabe, um einen höheren Mikroschritt-Output zu erzeugen und bietet somit eine reibungslosere Motorbewegung
15 wählbare Mikroschrittauflösungen einschließlich 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
Soft-start with no "jump" when powered on
8 wählbarer Spitzenstrom einschließlich 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A
Pulseingangs frequenz up to 200KHz, TTL kompatibler und optisch isolierter Eingang
Automatische Leerlaufstromreduzierung
Geeignet für 2-Phasen- und 4-Phasen-Motoren
Unterstützung PUL / DIR-Modus
überspannungs- und überstromschutz

Aus bestimmten Gründen haben wir die Produktion und den Verkauf dieses Produkts eingestellt und dieses Produkt kann nicht bestellt werden. Alternative Produkte sind 1-DM542T-S30.

Produktart
Produktart	Offene Schleife-Kit
Elektrische Spezifikation
Anzahl der Achsen	1
Anzahl der Phasen	2
Eingangsspannungsreferenz(V)	24 - 48DC
Haltemoment(Ncm)	310
Haltemoment(oz.in)	439
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Physikalische Spezifikation
Abtriebswellentyp	D
Produktserie	TS Serie
Rahmengröße(mm)	Nema 24 (60 x 60)
Schaftdurchmesser(mm)	8

Feile	Größe
24HS34-3504D.STEP	1.59MB	Download
24HS34-3504D_Torque_Curve.pdf	164.55KB	Download
DM542T_V4.0.pdf	861.28KB	Download
DM542T.pdf	686.95KB	Download
DM542T.STEP	2.43MB	Download
DM542T(V4.0).STEP	1.85MB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 8, Haltemoment(Ncm): 310, Haltemoment(oz.in): 439, Rahmengröße(mm): Nema 24 (60 x 60), Anzahl der Phasen: 2, Produktart: Offene Schleife-Kit, Produktserie: TS Serie, Anzahl der Achsen: 1, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Eingangsspannungsreferenz(V): 24 - 48DC
