TS Series TES Series 1 asse 3,0Nm(424,83oz.in) Kit CNC a motore passo-passo 4,2A Motore passo-passo Nema 23 & Driver DM556TE

0 recensioni - Scrivi una recensione

$32,15

5 + $31,18

10 + $30,27

50 + $29,41

100 + $28,60

En stock: 200
Modello: 1-DM556TE-23HS45
Peso lordo: 3.20kg
Certificato: ISO, CE, UKCA

Clicca paese per stock in tempo reale

Spedito da

Cina

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore!

Spedizione entro 24 ore significa sostanzialmente che il tuo prodotto verrà spedito o spedito dal nostro magazzino entro 24 ore se dispone di scorte sufficienti. Per saperne di più.

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

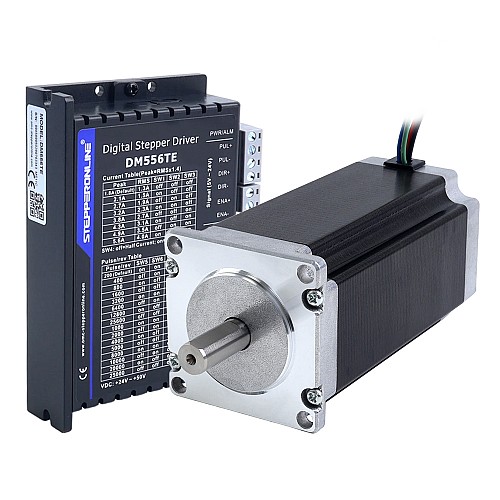

Questo kit CNC incluso:

1 x DM556TE: Driver passo-passo digitale serie TE 1,8-5,6A 24-50VDC per motori Nema 23, 24, 34
1 x 23HS45-4204S: Nema 23 Bipolare 3Nm(424,83oz.in) 4.2A 57x57x113mm 4 fili Motore passo-passo CNC

Specifiche del motore

Codice Articolo del Costruttore: 23HS45-4204S
Tipo di motore: Bipolare
Angolo di passo: 1.8deg
Coppia di tenuta: 3.0Nm(424,83oz.in)
Corrente/fase nominale: 4.2A
Resistenza di fase: 0.88ohms
Induttanza: 3.4mH±20%(1KHz)
Dimensione telaio: 57 x 57mm
Altezza del motore: 113mm
Diametro dell'asse: Φ10mm
Lunghezza asta: 24mm
D-cut Lunghezza: 20mm
Numero di cavi: 4
Lunghezza del cavo: 400mm
Classe di isolamento: B 130°C[266°F]

Connessione

A+	A-	B+	B-
Black	Green	Red	Blue

Specifica del driver

Corrente di picco in uscita: 1,8-5,6A(1,3-4,0 RMS)
Tensione di ingresso: +24-50V CC
Tensione di ingresso logica: 5~24VCC
Corrente di ingresso logica: 7~20mA
Frequenza di ingresso impulsi: 0~200kHz
Larghezza impulso: 2,5µs
Resistenza di isolamento: 500MΩ
Rilevamento circuito aperto avvolgimento motore
Ingressi isolati otticamente da 5V a 24V
Supporta solo l'impulso singolo
Riduzione automatica della corrente a vuoto
Frequenza di impulso in ingresso fino a 200kHz
Controllo passo e direzione(PUL/DIR)
Microstepping per un movimento fluido del motore
Avviamento graduale senza "strappi" all'accensione
Protezioni da sovratensione e sovracorrente
Ingressi compatibili TTL e isolati otticamente fino a 5,6A
16 risoluzioni di microstepping selezionabili da 200 A 25.600 tramite interruttori DIP
8 impostazioni di corrente di uscita selezionabili da 1,8A a 5,6A tramite interruttori DIP
Anti-risonanza per una coppia ottimale, movimento extra fluido, basso riscaldamento e rumore del motore
Auto-identificazione del motore e auto-configurazione dei parametri per la coppia ottimale da una vasta gamma di motori

Tipologia di prodotto
Tipologia di prodotto	Kit a Circuito Aperto
Specifica Elettrica
Coppia di tenuta(Ncm)	300
Coppia di tenuta(oz.in)	424.83
Ha una curva di coppia/spinta?	Sì
No. di fase	2
Numero di assi	1
Riferimento della tensione di ingresso(V)	24 - 50DC
Specifica Fisica
Alimentazione	No
Diametro dell'asse(mm)	10
Dimensione della cornice(mm)	Nema 23 (57 x 57)
Serie di prodotti	Serie TES
Tipo di albero di uscita	D

File	Dimensione
23HS45-4204S.STEP	1.93MB	Download
DM556TE.STEP	11.44MB	Download
TE_series_user_manual.pdf	1.01MB	Download
23HS45-4204S_Full_Datasheet.pdf	218.75KB	Download
23HS45-4204S_Torque_Curve.pdf	214.04KB	Download
