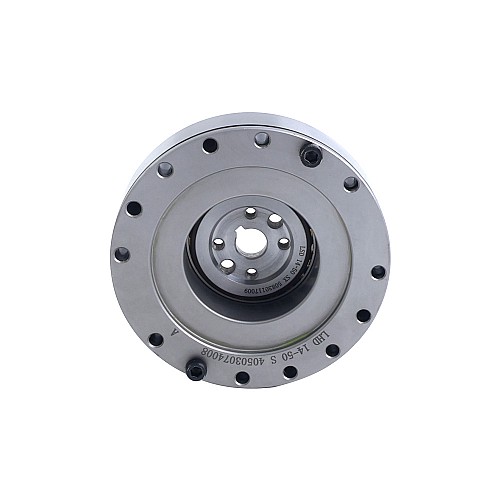

Riduttore armonico serie HHD Rapporto Φ70mm Gioco 50:1 Diametro ingresso 20arcsec 8mm

0 recensioni - Scrivi una recensione

$245,46

5 + $237,07

10 + $229,23

50 + $221,90

100 + $215,02

En stock: Preordinare
Modello: HHD-14-50-I-D8
Peso lordo: 0.84kg
Certificato: ISO, CE

Clicca paese per stock in tempo reale

Spedito da

Cina

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Cosa significa preordine?

Un prodotto in preordine è un articolo attualmente non disponibile. Al momento dell'ordine, avvieremo la produzione o l'approvvigionamento specificamente per il tuo acquisto.

Questo Riduttore Armonico ha un Rapporto di cambio di 50, una Dimensione della cornice di Φ70mm e un Diametro dell'albero di ingresso di 8mm ed un gioco massimo di 20arcsec.
I Riduttori Armonici della serie HHD utilizzano una struttura flexspline a flangia cava ultrasottile, la lunghezza assiale viene ridotta di circa il 50% senza modificare le prestazioni del prodotto. Il lato di uscita è dotato di cuscinetto a rulli incrociati ad alta rigidità.
Caratterizzata da un design ultrapiatto, leggera e compatta, questa serie è ampiamente utilizzata in robot umanoidi, macchine utensili per metalli, apparecchiature mediche, apparecchiature di comunicazione, ecc.

Caratteristiche principali

Ingresso e uscita coassiale
Elevata capacità di coppia ed elevata rigidità
Eccellente precisione di posizionamento e precisione di rotazione
Design della struttura compatto e semplice con gioco da basso a zero, collegato direttamente al motore e facile da installare
Struttura a flangia cava ultrasottile, con cuscinetti a rulli incrociati ad alta rigidità montati sul lato di uscita

Specifiche del cambio

Numero di parte: HHD-14-50-I-D8
Tipo di riduttore: Riduttore Armonico
Materiale ingranaggio: Acciaio legato
Rapporto di cambio: 50:1
Gioco a vuoto: <=20arcsec
Coppia nominale (velocità di ingresso 2000 giri/min): 3.70Nm(523.96oz.in)
Momento Coppia ammissibile: 23.00Nm(3257.07oz.in)
Coppia di avvio-arresto di picco: 12.00Nm(1699.34oz.in)
Velocità di ingresso massima consentita: 8500rpm
Velocità di ingresso media consentita: 3500rpm
Carico assiale massimo: 1.88KN
Carico radiale massimo: 4.7KN
Tutta la vita: 9000hours

Specifiche fisiche

Numero di parte: Φ70mm
Lunghezza del cambio: 17.5mm
Tipo di albero di ingresso: Chiavetta
Diametro dell'albero di ingresso: Φ8mm

Ambiente operativo(Tj = 25℃/77℉)

Temperatura ambiente: 0-40℃
Nessuno spruzzi d'acqua o olio
Non esporre a gas corrosivo o esplosivo
Nessuna polvere come polvere metallica

Specifica Elettrica
Coppia nominale/2000rpm(Nm)	3.70
Velocità di ingresso media consentita(rpm)	3500
Specifica Fisica
Classificazione IP	65
Diametro albero di ingresso(mm)	8
Dimensione della cornice(mm)	Φ70
Gioco	<=20 arcsec
Lunghezza del cambio(mm)	17.5
Materiale ingranaggio	Acciaio legato
Rapporto di riduzione(xx:1)	50
Serie di prodotti	HHD
Tipo di Riduttore	Riduttore Armonico
