Nema3486x86x138mm Motore BLDC integrato 100W 24V 1500 giri/min 0,64Nm 4,1 A con driver

Nema3486x86x138mm Motore CC senza spazzole integrato 100W 24V 1500 giri/min 0,64Nm 4,1 A con driver

Nema3486x86x138mm Motore BLDC integrato 100W 24V 1500 giri/min 0,64Nm 4,1 A con driver

0 recensioni - Scrivi una recensione

$128,58

5 + $124,18

10 + $120,08

50 + $116,23

100 + $112,63

En stock: 200
Modello: 86IBL100-2415
Peso lordo: 2.42kg
Certificato: ISO, CE

Clicca paese per stock in tempo reale

Spedito da

Cina

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore!

Spedizione entro 24 ore significa sostanzialmente che il tuo prodotto verrà spedito o spedito dal nostro magazzino entro 24 ore se dispone di scorte sufficienti. Per saperne di più.

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

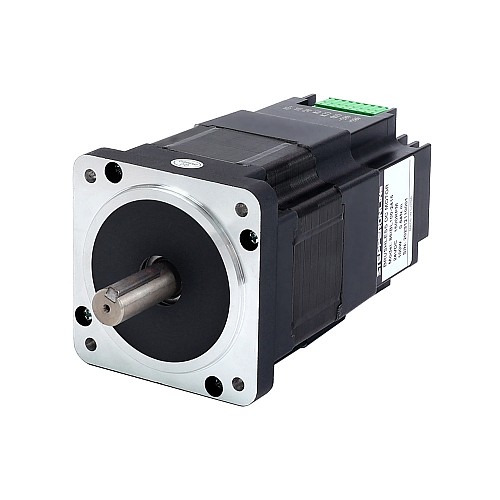

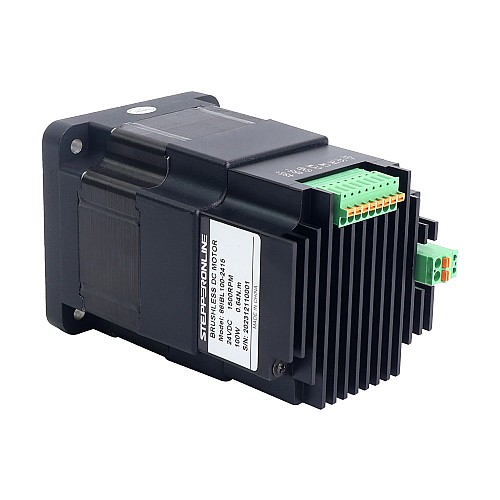

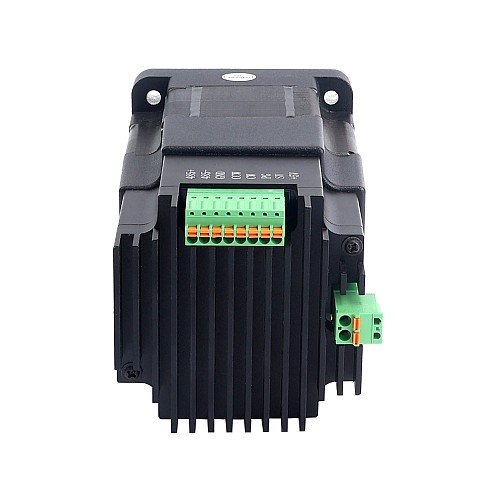

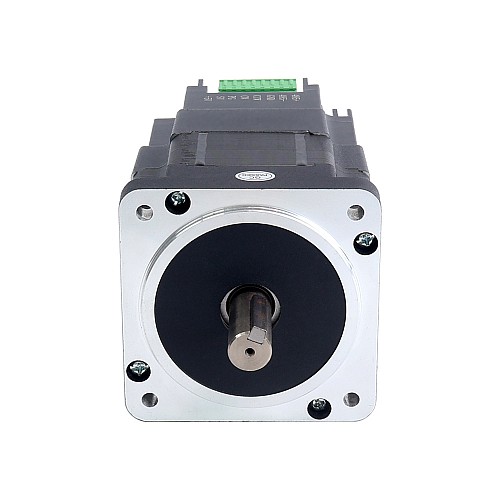

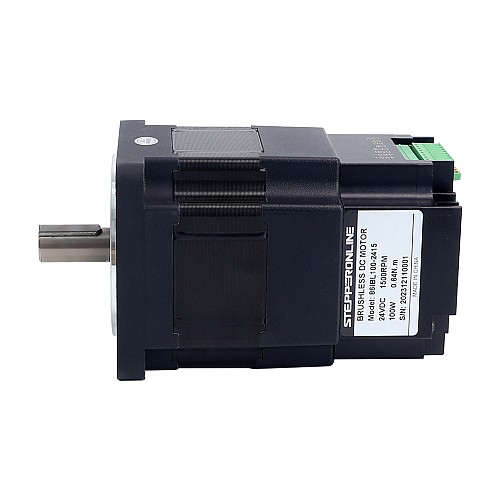

Questo è il motore brushless DC integrato Nema 34 86x86x138mm 100W 24V 1500RPM 0.64Nm 4.17A con driver. La serie 86IBL di motori brushless integrati è un prodotto meccatronico sviluppato per cooperare con il campo del controllo automatico industriale. Questo motore è equipaggiato con un chip driver dedicato ad alte prestazioni per motori brushless DC, che offre una serie di vantaggi come alta integrazione, dimensioni ridotte, protezione completa, cablaggio semplice e chiaro, e alta affidabilità. Questa serie include una varietà di motori integrati che vanno da 100 a 400W. Inoltre, il driver integrato è equipaggiato con una nuova tecnologia PWM, che permette al motore brushless di funzionare ad alta velocità, con piccole vibrazioni, basso rumore, buona stabilità e alta affidabilità.

Caratteristiche Principali

Frequenza di chopper 20KHZ
Alte prestazioni a basso costo
Regolatore dual-loop PID per velocità e corrente
Integrato, risparmio di spazio e riduzione del cablaggio
Funzioni di allarme per sovratensione, sottotensione, sovracorrente, picco di corrente, segnale Hall e altri guasti
La modalità di comunicazione utilizza il protocollo standard Modbus, utilizza una comunicazione seriale a due fili basata su RS485, e la modalità di trasmissione è RTU.

Specifiche Elettriche

Numero di parte del produttore: 86IBL100-2415
Fase: 3
Poli: 8
Potenza nominale: 100W
Tensione nominale: 24VDC
Velocità nominale: 1500±10%RPM
Corrente nominale: 4.17±10%A
Coppia nominale: 0.64Nm(90.63oz.in)
Classe di isolamento: B 130°C[266°F]
Resistenza/fase: 0.21±10%Ohms
Induttanza/fase: 0.51±20%mH
Sensore: HALL

Specifiche Fisiche

Dimensione del telaio: Nema 34(86 x 86mm)
Lunghezza del corpo: 138mm
Diametro dell'albero: 14mm
Lunghezza dell'albero: 32mm
Peso: 2.13kg

Tipologia di prodotto
Tipologia di prodotto	Motore BLDC integrato
Specifica Elettrica
Coppia di tenuta(Ncm)	64
Coppia di tenuta(oz.in)	90.63
Corrente nominale(A)	4.17
Induttanza(mH)	0.51
No. di fase	3
Potenza nominale(W)	100
Resistenza di fase(ohms)	0.21
Tensione di ingresso(V)	24
Velocità nominale(rpm)	1500
Specifica Fisica
Altezza del motore(mm)	138
Diametro dell'asse(mm)	14
Dimensione della cornice(mm)	Nema 34 (86 x 86)
Lunghezza asta(mm)	32
Metodo di inventario	Inventario condiviso

File	Dimensione
86IBL100-2415_Full_Datasheet.pdf	125.87KB	Download
IBL-D manual.pdf	230.1KB	Download
