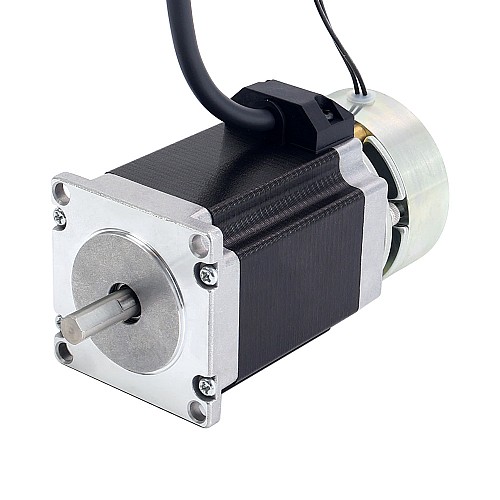

Nema 23 Passo Passo 1.9Nm(269oz.in) w/ Coppia diAttrito Del Freno 2.0Nm(283oz.in)
$43,60
5 + $41,80
10 + $40,15
50 + $38,62
100 + $37,20
- En stock: 10000
- Modello: 23HS30-2804D-B200
- Peso lordo: 1.68kg
- Certificato: ISO, CE, UKCA, RoHS
Opzioni disponibili
Spedizione entro 24 ore per gli articoli in stock!
Specifiche del motore
- Codice Articolo del Costruttore: 23HS30-2804D-B200
- Tipo di motore: passo-passo bipolare
- Angolo di passo: 1.8deg
- Coppia di tenuta: 1.9Nm(269oz.in)
- Corrente/fase nominale: 2.8A
- Tensione nominale: 3.2V
- Resistenza di fase: 1.13ohms
- Induttanza: 5.4mH±20%(1KHz)
- Dimensione telaio: 57 x 57mm
- Altezza del motore: 76mm
- Diametro dell'asse: Φ8mm
- Lunghezza dell'albero: 21mm
- D-cut Lunghezza: 15mm
- Numero di contatti: 4
- Lunghezza del cavo: 500mm
- Peso: 1.1kg
Specifiche del freno
- Tipo di freno: non eccitato
- Coppia di attrito statico: 2Nm(283.22oz.in)
- Momento d'inerzia: 3.8x10-6 kg.cm2
- Tensione nominale: 24V
- Energia: 11.5W
- Classe di resistenza al calore: F
- Max. Velocità: 5000rpm
- Peso: 0.4kg
Connessione
A |
C |
B |
D |
Red |
Green |
Yellow |
Blue |
Specifica Elettrica | |
Corrente nominale(A) | 2.8 |
Motore passo-passo con | Freno |
Resistenza di fase(ohm) | 1.13 |
Tipologia di prodotto | Motore con encoder, freno e cambio |
Coppia di tenuta(Ncm) | 190 |
Coppia di tenuta(oz.in) | 269 |
Specifiche del freno | |
Coppia frenante(Ncm) | 200 |
Coppia frenante(oz.in) | 283.22 |
Potenza del freno(W) | 11.5 |
Tensione nominale del freno(V) | 24 |
Tipo di freno | Freno di spegnimento |
Specifica Fisica | |
Classificazione IP | 40 |
Metodo di inventario | Inventario dedicato |
Dimensione della cornice(mm) | Nema 23 (57 x 57) |
Diametro dell'asse(mm) | 8 |
Lunghezza asta(mm) | 21 |
