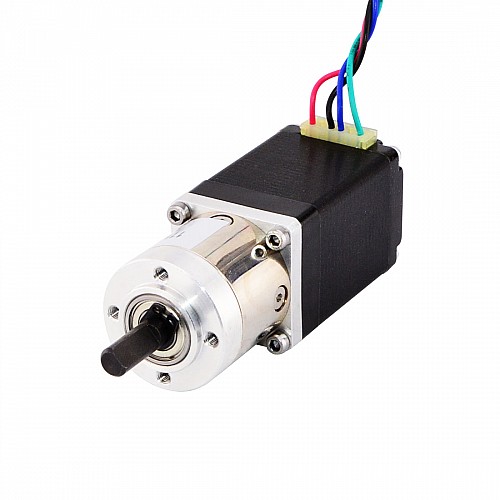

Nema 11 Motore Passo Passo Bipolare L=45mm w/ Rapporto di riduzione 5:1 Riduttore Epicicloidale
$35,16
5 + $33,43
10 + $31,86
50 + $30,42
100 + $29,12
- En stock: 10000
- Modello: 11HS18-0674S-PG5
- Peso lordo: 0.31kg
- Certificato: ISO, CE, UKCA, RoHS
Opzioni disponibili
Spedizione entro 24 ore per gli articoli in stock!
Questo motore passo-passo Nema 11 con corpo da 45mm e corrente nominale di 0,67A, ha integrato un riduttore planetario con rapporto di trasmissione di 5,18:1. È una buona soluzione per le applicazioni con spazio limitato ma che necessitano di bassa velocità e/o coppia elevata.
Specifiche elettriche
- Numero di parte del produttore: 11HS18-0674S-PG5
- Tipo di motore: Stepper bipolare
- Angolo di passo: 0,35 gradi
- Coppia di mantenimento senza riduttore: 10Ncm(14.16oz.in)
- Corrente nominale/fase: 0.67A
- Resistenza di fase: 6,8 ohm
- Induttanza: 4,8mH ± 20%(1KHz)
Specifiche del riduttore
- Tipo di riduttore: Planetario
- Rapporto di trasmissione: 5,18:1
- Efficienza: 90%
- Gioco a vuoto: <=3deg
- Coppia massima consentita: 3Nm(425oz.in)
- Momento di coppia ammissibile: 5Nm(708oz.in)
- Carico assiale massimo dell'albero: 5N
- Carico radiale massimo dell'albero: 25N
Specifiche fisiche
- Dimensioni del telaio: 28 x 28mm
- Lunghezza motore: 44,5mm
- Lunghezza riduttore: 29.2mm
- Diametro dell'albero: Φ6mm
- Lunghezza albero: 18mm
- Lunghezza taglio a D: 12mm
- Numero di conduttori: 4
- Lunghezza del filo: 500mm
- Peso: 400 g
Connessione
A+ |
A- |
B+ |
B- |
Nero |
Verde |
Rosso |
Blu |
Specifica Elettrica | |
Corrente (A) | 0.67 |
Ha una curva di coppia/spinta? | No |
Induttanza(mH) | 4.8 |
Resistenza di fase(ohm) | 6.8 |
Tenuta della coppia senza cambio(N.m) | 0.1 |
Tipologia di prodotto | Riduttore motore passo-passo |
Bipolare/Unipolare | Bipolare |
Specifica Fisica | |
Classificazione IP | 40 |
Metodo di inventario | Inventario dedicato |
Dimensione della cornice(mm) | Nema 11 (28 x 28) |
Altezza del motore(mm) | 4.8 |
Tipo di Riduttore | Economia planetaria |
Rapporto di riduzione(xx:1) | 5.18 |
Backlash at No-load | <=3deg |
Albero singolo/Albero doppio | Albero singolo |
Tipo di albero di uscita | D |
Diametro dell'asse(mm) | 6 |
Lunghezza asta(mm) | 18 |
Numero di cavi | 4 |
Lunghezza del cavo(mm) | 500 |
Peso(g) | 400 |
