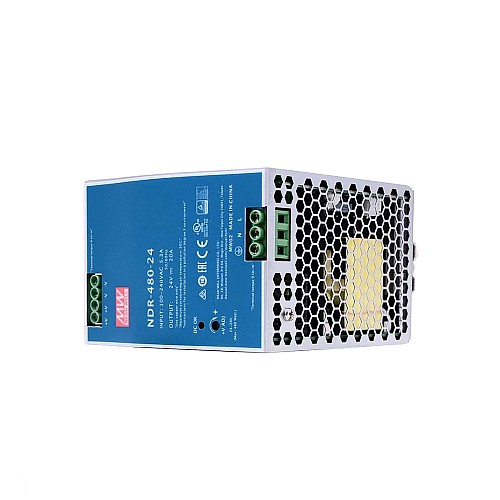

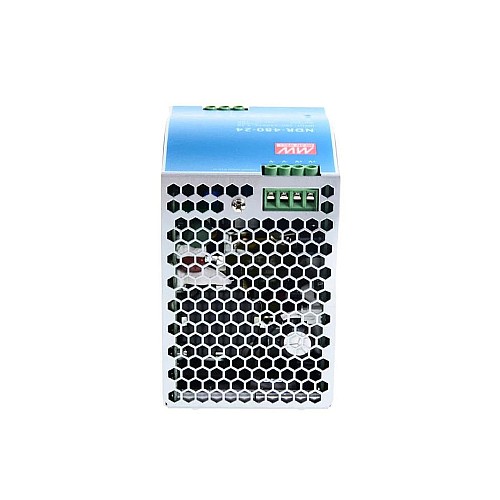

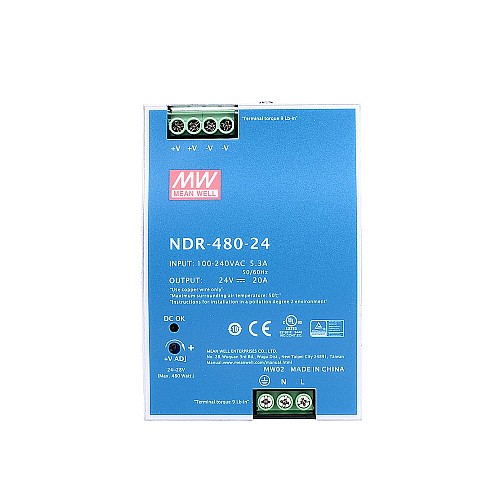

MEAN WELL NDR-480 è una serie di alimentatori sottili ed economici da 480W su guida Din, adatti ad essere installati sulle guide di montaggio TS-35/7.5 o TS-35/15. Il corpo è progettato 63mm in larghezza, che permette di risparmiare spazio all'interno degli armadi. L'intera serie adotta l'ingresso AC full range da 90VAC a 264VAC ed è conforme a BS EN/EN61000-3-2, la norma che l'Unione Europea regola per la corrente armonica.
L'NDR-480 è progettato con un alloggiamento in metallo che migliora la dissipazione della potenza dell'unità. Con un'efficienza di lavoro fino all'92.5%, l'intera serie può funzionare alla temperatura ambiente tra -20℃ e 70℃ sotto convezione d'aria. È dotato di modalità a corrente costante per la protezione da sovraccarico, adattandosi a varie applicazioni induttive o capacitive. Le funzioni di protezione complete e i relativi certificati per l'apparato di controllo industriale (UL508, TUV BS EN/EN62368-1, ecc.) rendono l'NDR-480 una soluzione di alimentazione molto competitiva per le applicazioni industriali.
Caratteristiche
- Marchio MEANWELL
- Uscita 24V DC 20A
- Gamma di tensione d'ingresso AC: 90 ~ 264VAC
- Potenza nominale: 480W
- Ingresso AC universale / gamma completa
- Funzione PFC attiva incorporata
- Protezioni: Corto circuito / Sovraccarico / Sopra tensione / Sopra la temperatura
- Raffreddamento per convezione dell'aria libera
- Può essere installato su guida DIN TS-35/7.5 o 15
- Approvato UL 508 (apparecchiatura di controllo industriale)
- BS EN/EN61000-6-2(BS EN/EN50082-2) livello di immunità industriale
- Test di burn-in al 100% a pieno carico
- 3 anni di garanzia
Applicazioni
- Macchinario di automazione industriale
- Sistema di controllo industriale
- Attrezzatura meccanica ed elettrica
- Strumenti, attrezzature o apparecchi elettronici
- Elettrodomestici
Specifica Elettrica | |
Max. Corrente di uscita(A) | 20 |
Specifica dell'alimentazione elettrica | |
Marca | MEANWELL |
Tipo di alimentazione | Alimentatore su guida DIN |
Tensione di uscita(VDC) | 24 |
Potenza(W) | 480 |
Tensione di ingresso(VAC/VDC) | 90 - 264 / 127 - 370 |
Frequenza di ingresso(Hz) | 47 - 63 |
Efficienza(%) | 92.5% |
Funzione PFC | No |
Dim.(LxLxA)(mm) | 85.5 x 125.2 x 128.5 / 3.37 x 4.93 x 5.06 |
Specifica Fisica | |
Metodo di inventario | Inventario dedicato |
File | Dimensione | |
---|---|---|
NDR-480.pdf | 972.58KB | Download |
