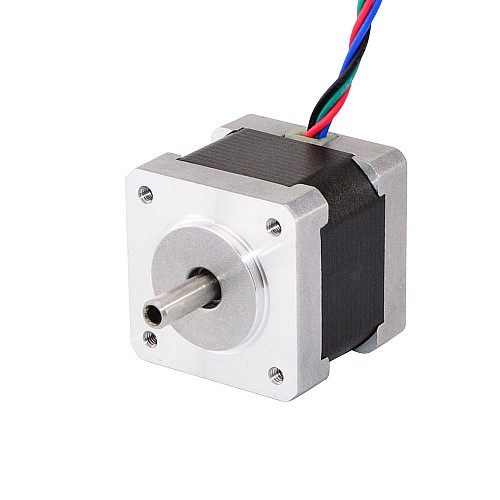

Nema 14 motore passo-passo ad albero cavo bipolare 18Ncm(25.5oz.in) 0.8A 35x35x34mm
$12,16
5 + $11,43
10 + $10,79
50 + $10,21
100 + $9,70
- En stock: 10000
- Modello: 14HS13-0804SH
- Peso lordo: 0.25kg
- Certificato: ISO, CE, UKCA, RoHS
Opzioni disponibili
Spedizione entro 24 ore per gli articoli in stock!
Questo motore passo-passo Nema 14 bipolare con un albero cavo. L'albero con diametro esterno di 5mm e ID 3mm, ha 4 fili, ogni fase disegna 0.8A a 5.4V, con Coppia di tenuta 18Ncm(25.5oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 14HS13-0804SH
- Tipo di motore: Bipolar Stepper
- Angolo di passo: 1.8deg
- Coppia di tenuta: 18Ncm(25.5oz.in)
- Corrente/fase nominale: 0.8A
- Tensione nominale: 5.4V
- Resistenza di fase: 6.8ohms
- Induttanza: 10mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 35 x 35mm
- Altezza del motore: 34mm
- Diametro esterno dell'albero: Φ5mm
- Diametro interno dell'albero: Φ3mm
- Albero Length: 15mm
- Numero di cavi: 4
- Lunghezza del cavo: 400mm
- Peso: 190g
Connessione
A+ |
A- |
B+ |
B- |
Black |
Green |
Red |
Blue |
Specifica Elettrica | |
Angolo di passo(deg.) | 1.8 |
Corrente nominale(A) | 0.8 |
Ha una curva di coppia/spinta? | No |
Induttanza(mH) | 10 |
Resistenza di fase(ohm) | 6.8 |
Tipologia di prodotto | Motore passo-passo ibrido |
Bipolare/Unipolare | Bipolare |
Coppia di tenuta(Ncm) | 18 |
Coppia di tenuta(oz.in) | 25.5 |
Specifica Fisica | |
Classificazione IP | 40 |
Diametro esterno dell'albero(mm) | 5 |
Diametro interno dell'albero(mm) | 3 |
Metodo di inventario | Inventario dedicato |
Dimensione della cornice(mm) | Nema 14 (35 x 35) |
Serie di prodotti | S |
Altezza del motore(mm) | 34 |
Albero singolo/Albero doppio | Albero Singolo |
Tipo di albero di uscita | Cavo |
Numero di cavi | 4 |
Lunghezza del cavo(mm) | 400 |
Peso(g) | 190 |
File | Dimensione | |
---|---|---|
14HS13-0804SH_Full_Datasheet.pdf | 143.96KB | Download |
