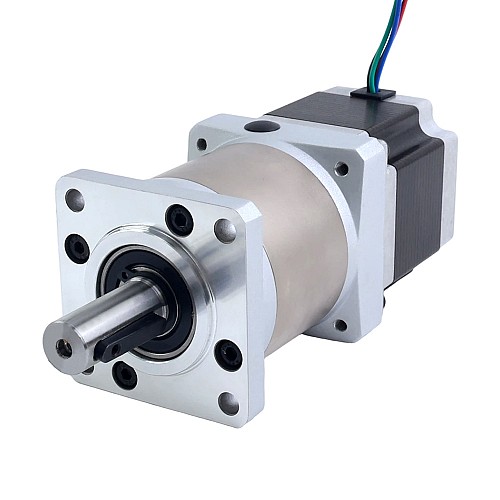

Motore passo-passo Nema 23 bipolare L=54,5mm con riduttore planetario serie EG rapporto di riduzione 50:1

0 recensioni - Scrivi una recensione

$90,83

5 + $83,93

10 + $78,01

50 + $72,86

100 + $68,36

En stock: 200
Modello: 23HS22-2904S-EGS50
Peso lordo: 1.76kg
Certificato: ISO, CE, UKCA, RoHS

Clicca paese per stock in tempo reale

Spedito da

Cina

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore!

Spedizione entro 24 ore significa sostanzialmente che il tuo prodotto verrà spedito o spedito dal nostro magazzino entro 24 ore se dispone di scorte sufficienti. Per saperne di più.

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

Questo motore passo-passo Nema 23 offre una coppia di mantenimento di 1,20Nm(169,93oz.in) ed è dotato di un riduttore planetario di alta precisione serie EG con rapporto 50:1, che garantisce un gioco massimo di soli 15 primi d'arco, assicurando movimenti ripetibili e precisi.
Progettato per l'affidabilità in condizioni operative rigorose, questo motore ridotto offre una precisione di posizionamento e una ripetibilità significativamente migliorate rispetto ai riduttori standard della serie PG. Combinando potenza, precisione e durata, questa soluzione motore-riduttore è ideale per macchine CNC, sistemi di movimentazione automatizzati, robotica e altre applicazioni in cui coppia, precisione e affidabilità a lungo termine sono critiche.

Specifiche elettriche

Numero di parte: 23HS22-2904S-EGS50
Tipo di motore: Motore passo-passo bipolare
Coppia di mantenimento senza riduttore: 1,20Nm(169,93oz.in)
Corrente nominale/fase: 2,90A
Resistenza di fase: 0,90ohms±10%
Induttanza: 2,60mH±20%(1KHz)
Classe di isolamento: B 130°C[266°F]

Specifiche del riduttore

Tipo di riduttore: Riduttore cilindrico
Materiale degli ingranaggi: Acciaio legato
Rapporto di trasmissione: 50:1
Efficienza: 94%
Gioco a vuoto: <=15arcmin
Coppia massima ammissibile: 25,00Nm(3540,29oz.in)
Coppia istantanea ammissibile: 50,00Nm(7080,58oz.in)

Specifiche fisiche

Dimensioni del telaio: 60 x 60mm
Lunghezza del motore: 54,5mm
Lunghezza del riduttore: 73mm
Tipo di albero di uscita: Cava della chiavetta
Diametro dell'albero di uscita: Φ14mm
Lunghezza dell'albero di uscita: 35mm

Connessione

A+	A-	B+	B-
Nero	Verde	Rosso	Blu

Tipologia di prodotto
Tipologia di prodotto	Riduttore motore passo-passo
Specifica Elettrica
Bipolare/Unipolare	Bipolare
Corrente (A)	2.9
Ha una curva di coppia/spinta?	No
Induttanza(mH)	2.6
Resistenza di fase(ohms)	0.9
Tenuta della coppia senza cambio(N.m)	1.2
Specifica Fisica
Albero singolo/Albero doppio	Albero singolo
Classificazione IP	40
Diametro dell'asse(mm)	14
Dimensione della cornice(mm)	Nema 23 (60 x 60)
Gioco	<=15 arcmin
Lunghezza asta(mm)	35
Materiale ingranaggio	Acciaio legato
Metodo di inventario	Inventario dedicato
Numero di cavi	4
Rapporto di riduzione(xx:1)	50
Tipo di albero di uscita	Cava della chiavetta
Tipo di Riduttore	Planetario di precisione
