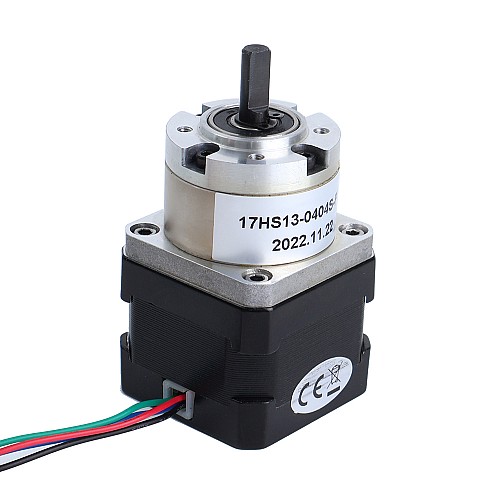

Motore Nema 17 bipolare L=34mm con rapporto di trasmissione 5:1 riduttore epicicloidale

Interrotto

Motore Nema 17 bipolare L=34mm con rapporto di trasmissione 5:1 riduttore epicicloidale

0 recensioni - Scrivi una recensione

$0,00

En stock: 1
Modello: 17HS13-0404S-PG5-C4
Peso lordo: 0.45kg
Certificato: ISO, CE, UKCA, RoHS

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Questo prodotto ha una quantità minima ordinabile di 999

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

Questo motore passo-passo Nema 17 con una lunghezza del corpo di 33 mm e una corrente nominale di 0,4 A, ha integrato un riduttore epicicloidale con rapporto di trasmissione 5,18:1 e connettore. È una buona soluzione per le applicazioni con spazio limitato ma che necessitano di bassa velocità e/o coppia elevata.

Specifiche elettriche

Codice produttore: 17HS13-0404S-PG5-C4
Tipo di motore: passo-passo bipolare
Angolo del passo: 0,35 gradi
Coppia di tenuta senza cambio: 25Ncm(31.2oz.in)
Corrente/fase nominale: 0,4 A
Resistenza di fase: 27ohm
Induttanza: 28,5 mH ± 20% (1 KHz)

Specifiche del cambio

Tipo di cambio: planetario
Rapporto di trasmissione: 5,18: 1
Efficienza: 90%
Gioco a vuoto: <=1 grado
Coppia massima consentita: 2Nm(283oz.in)
Coppia ammissibile del momento: 4Nm(566oz.in)
Carico assiale massimo dell'albero: 50N
Carico radiale massimo dell'albero: 100N

Specifiche fisiche

Dimensioni della cornice: 42 x 42 mm
Lunghezza motore: 34 mm
Lunghezza del cambio: 27,3 mm
Diametro albero: Φ6mm
Lunghezza asta: 18 mm
Lunghezza taglio a D: 12 mm
Numero di contatti: 4
Lunghezza cavo: 300 mm

Connessione

A+	A-	B+	B-
Nero	Verde	Rosso	Blu

Per alcuni motivi, abbiamo sospeso la produzione e la vendita di questo prodotto e questo prodotto non può essere ordinato. I prodotti alternativi sono 17HS13-0404S-PG5.

Specifica Elettrica
Bipolare/Unipolare	Bipolare
Corrente (A)	0.4
Induttanza(mH)	28.5
Resistenza di fase(ohms)	27
Tenuta della coppia senza cambio(N.m)	0.25
Specifica Fisica
Albero singolo/Albero doppio	Albero singolo
Altezza del motore(mm)	61.3
Classificazione IP	40
Diametro dell'asse(mm)	6
Dimensione della cornice(mm)	Nema 17 (42 x 42)
Gioco	<=1deg
Lunghezza asta(mm)	18
Lunghezza del cavo(mm)	300
Numero di cavi	4
Rapporto di riduzione(xx:1)	5.18
Tipo di albero di uscita	D
Tipo di Riduttore	Economia planetaria

File	Dimensione
17HS13-0404S-PG5-C4 Full Datasheet	134.47KB	Download

Tag: Tipo di albero di uscita: D, Diametro dell'asse(mm): 6, Lunghezza asta(mm): 18, Numero di cavi: 4, Lunghezza del cavo(mm): 300, Albero singolo/Albero doppio: Albero singolo, Bipolare/Unipolare: Bipolare, Resistenza di fase(ohms): 27, Induttanza(mH): 28.5, Altezza del motore(mm): 61.3, Dimensione della cornice(mm): Nema 17 (42 x 42), Corrente (A): 0.4, Tenuta della coppia senza cambio(N.m): 0.25, Rapporto di riduzione(xx:1): 5.18, Backlash at No-load: <=1deg, Tipo di Riduttore: Economia planetaria, Classificazione IP: 40
