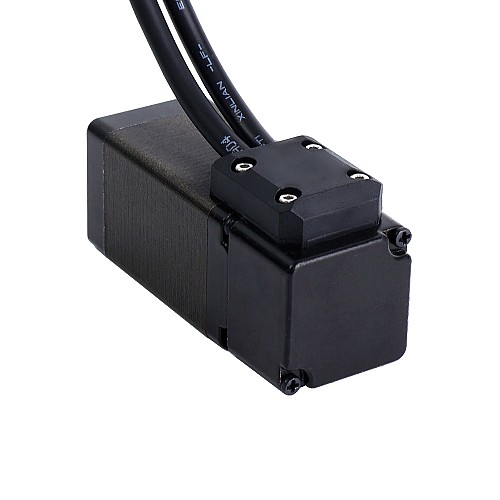

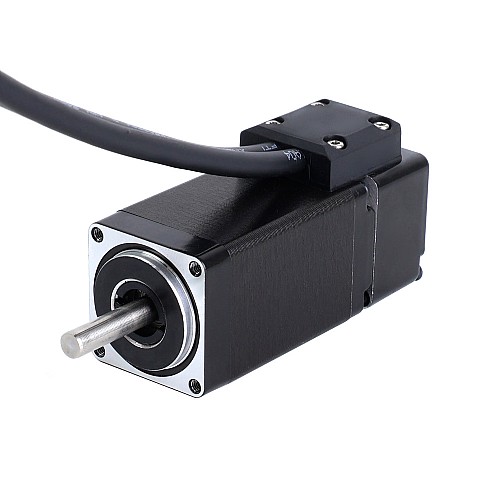

Motore passo-passo Nema 11 ad anello chiuso 0,14Nm(19,83oz.in) Encoder 1000PPR(4000CPR)

0 recensioni - Scrivi una recensione

$52,83

5 + $50,46

10 + $48,29

50 + $46,30

100 + $44,46

En stock: 200
Modello: 11HS20-1004D-E1000
Peso lordo: 0.27kg
Certificato: ISO, CE, UKCA, RoHS

Clicca paese per stock in tempo reale

Spedito da

Cina

USA

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore!

Spedizione entro 24 ore significa sostanzialmente che il tuo prodotto verrà spedito o spedito dal nostro magazzino entro 24 ore se dispone di scorte sufficienti. Per saperne di più.

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

Questo è un motore passo-passo a circuito chiuso Nema 11, dotato di un encoder ottico incrementale da 1000ppr(4000 cpr), ha una corrente nominale di 1,0 A e una coppia di mantenimento di 0,14Nm(19,83 once. pollici). Offre una maggiore precisione, una coppia più elevata, un ridotto riscaldamento del motore, un minore consumo energetico e una migliore risposta a fattori esterni rispetto ai motori passo-passo ad anello aperto.

Specifiche elettriche

Codice produttore: 11HS20-1004D-E1000
Numero di fasi: 2
Angolo del passo: 1,8 gradi
Coppia di tenuta: 0,14Nm(19,83oz.in)
Corrente/fase nominale: 1,0A
Resistenza di fase: 3,5 ohm ± 10%
Induttanza: 3,2mH ± 20%(1KHz)
Classe di isolamento: B 130°C[266°F]

Specifiche fisiche

Dimensioni della cornice: 28 x 28mm
Lunghezza del corpo: 69mm
Diametro albero: Φ5mm
Lunghezza asta: 20mm
Lunghezza cavo: 300mm
Peso: 0,228kg

Specifiche dell'encoder

Tipo di circuito di uscita: Tipo differenziale
Tipo di codificatore: ottico incrementale
Risoluzione codificatore: 1000PPR(4000CPR)
Canali del segnale di uscita: 3 canali
Tensione di alimentazione minima: 4,5V
Tensione di alimentazione massima: 5,5V
Tensione di uscita ad alto livello: 2,4 V - Vcc
Tensione di uscita a basso livello: ≤ 0,4V

Connessione

Perno	1	2	3	4
Motore	A+	A-	B+	B-
Colore	Nero	Verde	Rosso	Blu

Codificatore	EA+	VCC	GND	EB+	EB-	EA-	EZ+	EZ-
Colore	Bianco	Rosso	Nero	Arancione	Grigio	Giallo	Verde	Blu

Il motore è dotato di un cavo altamente flessibile che può essere piegato 8 milioni di volte senza rompersi.

Tipologia di prodotto
Tipologia di prodotto	Motore passo-passo ad anello chiuso
Specifica Elettrica
Canali del segnale di uscita	3
Coppia di tenuta(Ncm)	14
Coppia di tenuta(oz.in)	19.83
Corrente nominale(A)	1.0
Ha una curva di coppia/spinta?	Sì
Induttanza(mH)	3.2
Resistenza di fase(ohms)	3.5
Risoluzione dell'encoder	1000PPR
Tipo di circuito di uscita	Differenziale
Tipo di encoder	Ottico incrementale
Specifica Fisica
Altezza del motore(mm)	69
Classificazione IP	40
Diametro dell'asse(mm)	5
Dimensione della cornice(mm)	Nema 11 (28 x 28)
Lunghezza asta(mm)	20
Metodo di inventario	Inventario dedicato
Peso(g)	228
