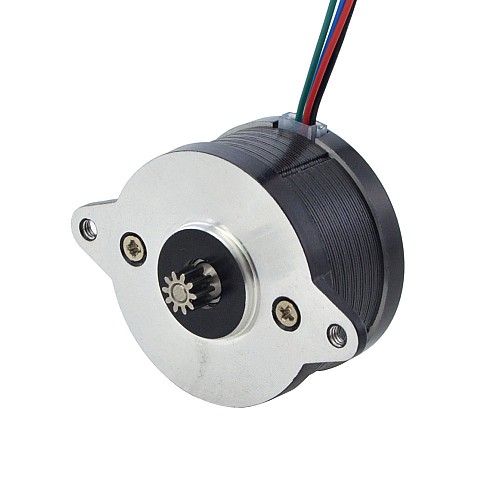

Motore passo-passo ad alta temperatura Nema 14 10Ncm(14.16oz.in) Classe di isolamento H 180C
$10,80
5 + $10,20
10 + $9,67
50 + $9,20
100 + $8,76
- En stock: 10000
- Modello: 14RE08-1004S-H
- Peso lordo: 0.15kg
- Certificato: ISO, CE, UKCA, RoHS
Opzioni disponibili
Spedizione entro 24 ore per gli articoli in stock!
Questo motore è progettato per applicazioni ad alta temperatura. Abbiamo personalizzato l'avvolgimento del motore, il cuscinetto, l'acciaio magnetico e anche lo scheletro di plastica per ottenere la classe di isolamento H, la temperatura raggiunge fino a 180°C. Questo motore è ampiamente utilizzato nella stampante 3D.
Specifiche elettriche
- Numero di parte del produttore: 14RE08-1004S-H
- Tipo di motore: Stepper bipolare
- Angolo di passo: 1.8deg
- Coppia di tenuta: 10Ncm(14.16oz.in)
- Corrente nominale/fase: 1.0A
- Resistenza di fase: 2.1ohms
- Induttanza: 1.1mH±20%(1KHz)
- Classe di isolamento: H 180C(356F)
Specifiche fisiche
- Dimensioni telaio: Φ36mm
- Lunghezza del corpo: 21mm
- Diametro albero: Φ2,5mm
- Lunghezza dell'albero: 6mm
- Numero di denti: 10
- Diametro passo: Φ5mm
- Diametro del cerchio aggiuntivo: Φ6mm
- Angolo di pressione: 20°
- Materiale puleggia: SUS304
- Numero di derivazioni: 4 con connettore PH-4
- Lunghezza cavo: 1000mm
Collegamento
A+ |
A- |
B+ |
B- |
Rosso |
Verde |
Nero |
Blu |
Specifica Elettrica | |
Angolo di passo(deg.) | 1.8 |
Corrente nominale(A) | 1.0 |
Ha una curva di coppia/spinta? | No |
Induttanza(mH) | 1.1 |
Open-loop/Closed-loop | Open-loop |
Resistenza di fase(ohm) | 2.1 |
Tipologia di prodotto | Motore ad alta temperatura |
Bipolare/Unipolare | Bipolare |
Coppia di tenuta(Ncm) | 10 |
Coppia di tenuta(oz.in) | 14.16 |
Classe di isolamento | H 180C(356F) |
Specifica Fisica | |
Metodo di inventario | Inventario dedicato |
Dimensione della cornice(mm) | Nema 14 (Φ36) |
Serie di prodotti | S |
Altezza del motore(mm) | 21 |
Albero singolo/Albero doppio | Albero singolo |
Tipo di albero di uscita | D |
Diametro dell'asse(mm) | 2.5 |
Lunghezza asta(mm) | 6 |
Numero di cavi | 4 |
Lunghezza del cavo(mm) | 1000 |
File | Dimensione | |
---|---|---|
14RE08-1004S-H_Full_Datasheet.pdf | 150.39KB | Download |
