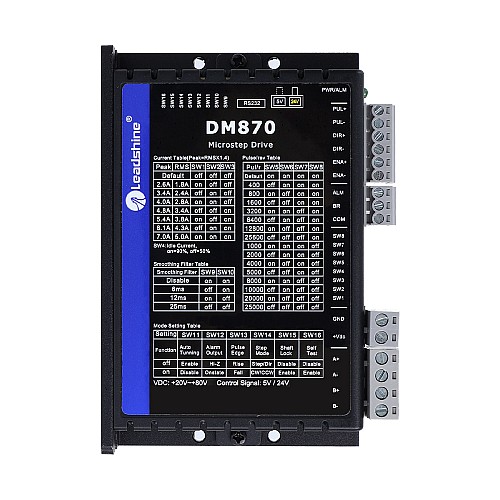

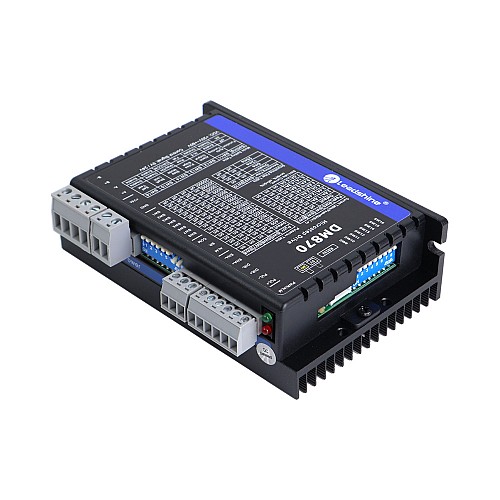

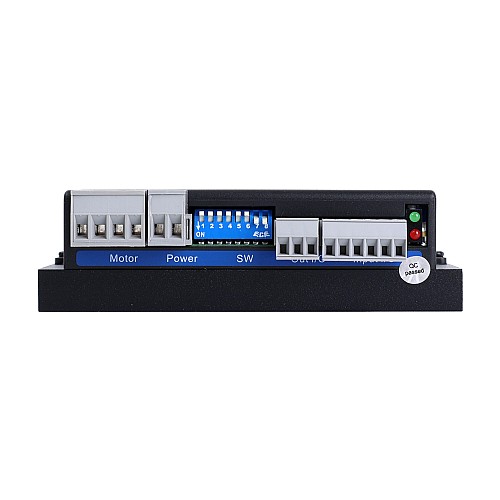

Driver passo-passo digitale Leadshine 0,5-7,0A 20-80V CC per motore passo-passo Nema 23, 24, 34
$61,14
5 + $57,44
10 + $54,15
50 + $51,23
100 + $48,60
- En stock: 10000
- fuoco: Leadshine
- Modello: DM870
- Peso lordo: 0.34kg
- Certificato: ISO, CE, UKCA
Opzioni disponibili
Spedizione entro 24 ore per gli articoli in stock!
L'azionamento passo-passo DM870 è progettato per alimentare motori passo-passo ibridi NEMA23, 24 e 34 a 2 fasi(1,8°) o 4 fasi(0,9°). Può essere adottato in molti settori(macchine CNC, elettronica, medicale, automazione, imballaggio...) per applicazioni come router CNC, mulini, plasma, taglio laser, linee di assemblaggio in fabbrica, distributori automatici, ecc. Le sue eccellenti prestazioni, il design semplice, e le caratteristiche di facile configurazione rendono DM870 ideale per molte applicazioni di tipo di controllo di passo e direzione.
Caratteristiche principali:
- Uscita guasto e freno
- Certificato CE e conforme a RoHS
- Pratico autotest per una facile diagnosi
- Avvio graduale senza "salti" all'accensione
- Protezioni da sovratensione e sovracorrente
- Frequenza di ingresso dell'impulso massima di 200KHz
- Controllo passo e direzione(PUL/DIR) o CW/CCW(doppio impulso)
- Selettore di tensione logica 5V/24V, impostazione predefinita 24V
- Riduzione della corrente inattiva al 50% o 90% selezione tramite SW4
- Auto-tuning per adattarsi ai motori passo-passo NEMA 23, 24, 34 ad ampio raggio
- Smorzamento del comando di controllo configurabile per ridurre le vibrazioni del motore
- 16 risoluzioni micro-step di 200-25.600 tramite DIP switch o 200-51.200 tramite software(aumento di 200)
- 8 impostazioni della corrente di uscita di 1,4 - 7,0A tramite DIP Switch o 0,5 - 7,0A tramite software(aumento di 0,1)
- Anti-risonanza per coppia ottimale, movimento estremamente fluido, basso riscaldamento e rumore del motore
Specifiche elettriche:
- Corrente di uscita: 0,5~7,0A(5,0RMS)
- Tensione di ingresso: +20~80VCC(tipico 24 - 72V CC)
- Corrente del segnale logico: 7~16mA(tipico 10mA)
- Frequenza di ingresso impulsi: 0~200kHz
- Ampiezza minima dell'impulso: 2,5μS
- Resistenza di isolamento: 500MΩ
Ambiente operativo e altre specifiche(Tj = 25℃/77℉):
- Raffreddamento: raffreddamento naturale o raffreddamento forzato
- Ambiente: evitare polvere, nebbia d'olio e gas corrosivi
- Temperatura ambiente: 0℃ - 65℃
- Umidità: 40%RH-90%RH
- Temperatura operativa: 0℃ - 50℃
- Vibrazione: 10-55Hz / 0,15mm
- Temperatura di stoccaggio: -20℃ - 65℃
- Peso: circa 250g(8,8once)
Specifica Elettrica | |
Feedback sull'encoder | No |
Integrato con Pulser | No |
Massimo. Corrente di uscita RMS(A) | 5.0 |
Modalità di controllo | Modalità a impulsi |
No. di fase | 2 |
Riferimento della tensione di ingresso(V) | 24 - 80DC |
Tipologia di prodotto | Driver e controller del motore passo-passo |
Uscita allarme | Sì |
Uscita freno | Sì |
Tensione di ingresso(V) | 20 - 80DC |
Corrente di uscita(A) | 0.5 - 7.0 |
Microstep(Steps/rev.) | 200 - 25600 |
Max. Ingresso impulsi(kHz) | 200 |
Larghezza di impulso(μs) | 2.5 |
Specifica Fisica | |
Metodo di inventario | Inventario dedicato |
