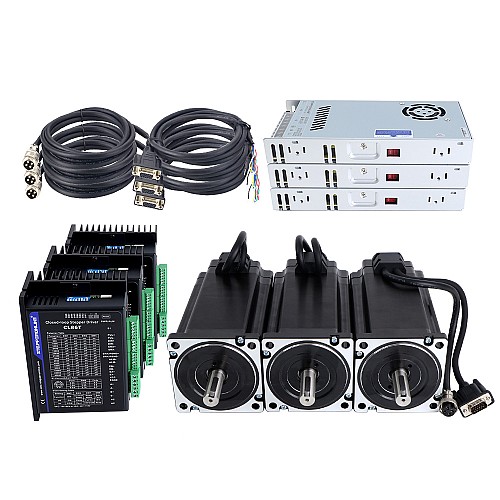

Kit Nema 34 a circuito chiuso a 3 assi 12,0Nm(1699,34oz.in) serie TS con alimentatore elettrica

• 3 x 34HS59-6004D-E1000: Nema 34 Motore passo-passo ad anello chiuso 12.0Nm/1699.34oz.in with Encoder 1000PPR
• 3 x CL86T-V41: Closed Loop Azionamento Motore Passo PassoV4.1 0~8.2A 18~80VAC/24~110VDC per Nema 34 Motore Passo Passo
• 3 x S-350-60: 350W 60V 5.9A 115/230V Alimentatore elettrica switching Motore Passo Passo CNC Router Kits
• 3 x CE2M: Cavo di prolunga encoder da 1,7m(67") per motore passo-passo ad anello chiuso
• 3 x CM2M-18: AWG18 1.7m(67") Cavo prolunga motore da 1,7m 67 " con spina avionica GX16
• 1 x CABLE-PC-1: cavo di debug RS232

Specifiche del motore

• Codice Articolo del Costruttore: 34HS59-6004D-E1000
• Numero di fasi: 2
• Coppia di tenuta: 12.0Nm(1699.34oz.in)
• Corrente/fase nominale: 6.0A
• Resistenza di fase: 0.53ohms± 10%
• Induttanza: 4.8mH ± 20%(1KHz)
• Dimensione telaio: 86 x 86mm
• Altezza del motore: 175mm
• Diametro dell'asse: Φ14mm
• Lunghezza asta: 37mm
• Lunghezza sede chiavetta: 25mm
• Lunghezza del cavo: 300mm

Specifiche dell'encoder

• Tipo di circuito di uscita: Tipo differenziale
• Risoluzione codificatore: 1000PPR
• Canali del segnale di uscita: 3 canali
• Tensione di alimentazione minima: 4,5V
• Tensione di alimentazione massima: 5,5V
• Corrente di uscita: 100mA MAX
• Alta tensione di uscita: ≥Vcc-0,4V
• Bassa tensione di uscita: ≤0,4V
• Frequenza di uscita massima: 1,85MHZ

Specifiche dell'encoder

Specifiche del driver

• Uscita corrente di picco: 0~8.2A
• Tensione di ingresso: +18~80VAC/24~110VDC
• Logica Segnale Corrente: 7~16mA(Typical 10mA)
• Frequenza di ingresso impulsiva: 0~200kHz
• Risposta rapida, nessun ritardo e quasi nessun tempo di assestamento
• Coppia elevata all'avviamento e bassa velocità, elevata rigidità a fermo
• Offrire prestazioni simili ai servo ad un costo molto inferiore

Specifiche di alimentazione

• 60V DC 5.9A output
• AC input intervallo di tensione: 93~132V/176~264VAC
• 115V/230V AC selezionato dall'interruttore
• Alta efficienza a basso costo
• Raffreddamento ad aria forzata tramite ventola DC incorporata
• Ripple a bassa emissione e yamp
• Protezione da sovracorrente, sovratensione, cortocircuito e surriscaldamento
• 215*115*50mm(L*W*H)

Collegamento motore ed encoder

Collegamento del cavo di prolunga del motore

O

Collegamento del cavo di prolunga dell'encoder
