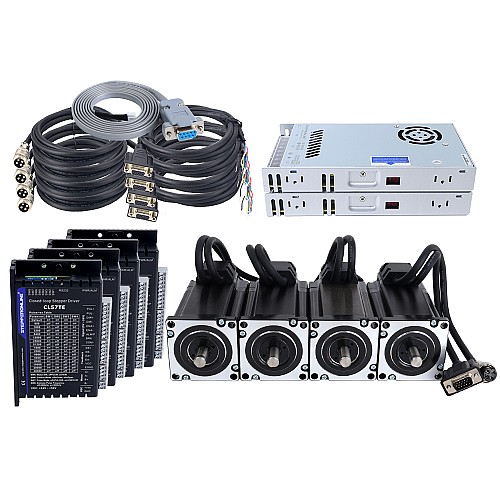

Kit motore passo-passo ad anello chiuso TES Serie 4 Assi 4,0Nm(566,56oz.in) Nema 24 con driver CL57TE e alimentatore

• 4 x CL57TE: Driver per Motore Passo-Passo ad Anello Chiuso Serie TE 0,5-7,0A 24-50VDC per Motori Passo-Passo Nema 17, 23, 24
• 4 x 24HS40-5004D-E1000: Nema 24 Motore passo-passo ad anello chiuso 4.0Nm/566.56oz.in Encoder 1000PPR
• 2 x LE-350-48: 350W 48V 7.3A 115/230V Alimentatore elettrica switching Motore Passo Passo CNC Router Kits
• 1 x CABLE-PC-1: cable de depuración RS232
• 4 x CE2M: Cable de extensión de codificador de 1,7m(67") de largo para Drivers paso a paso de bucle cerrado
• 4 CM2M-20: cables de extensión de motor AWG20 de 1,7m(67") de largo con enchufe de aviación GX16

Specifiche del motore

• Codice Articolo del Costruttore: 24HS40-5004D-E1000
• Numero di fasi: 2
• Step Angle: 1.8deg
• Coppia di tenuta: 4.0Nm(566.56oz.in)
• Corrente/fase nominale: 5.0A
• Resistenza di fase: 0.60ohms
• Induttanza: 2.6mH ± 20%(1KHz)
• Dimensione telaio: 60 x 60mm
• Altezza del motore: 122mm
• Diametro dell'asse: Φ10mm
• Lunghezza asta: 21mm
• D-CUT Lunghezza asta: 15mm
• Lunghezza del cavo: 300mm
• Classe di isolamento: B 130°C[266°F]

Specifiche dell'encoder

• Tipo di circuito di uscita: Tipo di differenziale
• Tipo di encoder: Ottico incrementale
• Risoluzione dell'encoder: 1000PPR(4000CPR)
• Canali del segnale di uscita: 2canali
• Tensione di alimentazione Min: 4V
• Tensione di alimentazione Max: 5V
• Corrente di uscita: 100mA
• Uscita ad alta tensione: 5V
• Uscita bassa tensione: 4.5V
• Frequenza di uscita Max: 60kHZ

Collegamento motore ed encoder

Collegamento del cavo di prolunga del motore

Collegamento del cavo di prolunga dell'encoder

Specifiche del driver

• Corrente di picco in uscita: 0,5~7,0A (0~6,0 RMS)
• Tensione di ingresso: +24~50 VCC (tipica 24, 36, 48 VCC)
• Corrente del segnale logico: 7~16 mA (tipica 10 mA)
• Corrente logica di uscita allarme: 100 mA
• Frequenza di ingresso impulsi (5V @ 50% duty cycle): 0~500 kHz
• Frequenza di ingresso impulsi (24V @ 50% duty cycle): 0~200 kHz
• Larghezza minima dell'impulso: 1 µS @ 5V, o 2,5 µS @ 24V
• Resistenza di isolamento: 100 MΩ
• Interfaccia di debug RS232
• Ingressi isolati otticamente da 5V a 24V
• Regolazione intelligente della corrente di uscita
• Avviamento soft senza "strappi" all'accensione
• Impostazione della direzione di rotazione del motore tramite SW5
• Impostazione del controllo ad anello chiuso o aperto tramite SW6
• Impostazione del tipo di impulso Passo&Direzione o CW&CCW tramite SW7
• Impostazione del filtro comando di posizione tramite SW8
• Un'uscita di errore e un'uscita configurabile per allarme o in posizione
• Prestazioni migliorate, specialmente a basse velocità (<60 RPM)
• Auto-tuning per adattarsi a un'ampia gamma di motori passo-passo NEMA 17, 23 e 24 ad anello chiuso
• Nessuna perdita di passo; Nessuna riserva di coppia; Nessuna oscillazione o superamento; Nessuna messa a punto per una facile configurazione
• Protezioni da sovratensione, sovracorrente ed errore di inseguimento di posizione, ecc.
• 15 impostazioni di microstepping da 800 a 51.200 tramite switch DIP, o da 200 a 51.200 tramite software (incremento di 200)
• Di default, supporta un encoder con una risoluzione di 1000 PPR, ed è anche possibile personalizzare qualsiasi risoluzione tra 0 e 5000 PPR

Specifiche di alimentazione

• Numero parte: LE-350-48
• Tensione in ingresso: 115/230VCA±20%
• Frequenza di ingresso: 47-63Hz
• Corrente in ingresso: 40 A/230V CA
• Tensione in uscita: 48V
• Corrente in uscita: 7,3A
• Potenza di uscita nominale: 350W
• Corrente di dispersione: <0,5 mA/230V CA
• Dimensioni: 215*115*30 mm(L*P*A)
• Filtro EMI interno
• Alta efficienza e basso costo
• Raffreddamento ad aria forzata tramite ventola DC integrata
• Protezioni da sovracorrente, sovratensione, cortocircuito e surriscaldamento
