Kit CNC Stepper TES Serie 1 Asse 4,5Nm(637,25oz.in) Motore passo-passo Nema 34 e Driver DM860TE

0 recensioni - Scrivi una recensione

$58,36

5 + $56,61

10 + $54,95

50 + $53,40

100 + $51,92

En stock: 200
Modello: 1-DM860TE-34HS31
Peso lordo: 3.30kg
Certificato: ISO, CE, UKCA, RoHS

Clicca paese per stock in tempo reale

Spedito da

Cina

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

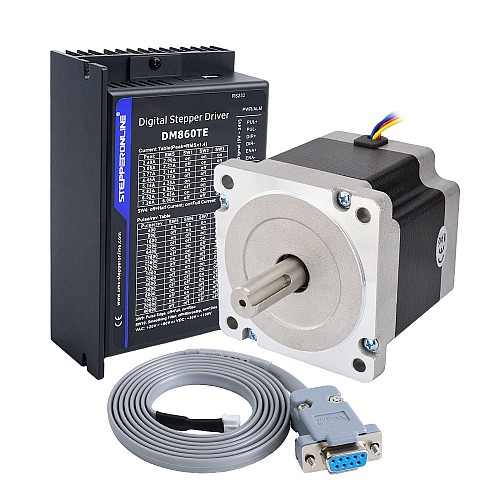

Questo kit CNC incluso:

1 x DM860TE: Driver passo-poppo digitale serie TE 2,4-7,2A 20-80VAC/30-100VDC per motore Nema 34
1 x 34HS31-5504S: Motore passo-passo CNC Nema 34 4,5Nm (637,25oz.in) 5,5A 86x86x80mm Albero con linguetta
1 x CABLE-PC-1: Cavo di debug RS232

Specifiche del motore

Codice Articolo del Costruttore: 34HS31-5504S
Tipo di motore: bipolare passo passo
Angolo di passo: 1.8deg
Coppia di tenuta: 4.5Nm(637,25oz.in)
Corrente/fase nominale: 5.5A
Resistenza di fase: 0.4ohms
Induttanza: 3.5mH±20%(1KHz)
Dimensione telaio: 86 x 86mm
Altezza del motore: 80mm
Diametro dell'asse: Φ14mm
Lunghezza asta: 35mm
Key-way Lunghezza: 25mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 2.3kg

Connessione

A+	A-	B+	B-
REd	Green	Yellow	Blue

Specifica del driver

Corrente di picco in uscita: 2,4-7,2A(2,0-6,0 RMS)
Tensione di ingresso: 20-80V CA / 30-100V CC
Tensione di ingresso logica: 5~24VCC
Corrente di ingresso logica: 7~20mA
Frequenza di ingresso impulsi: 0~200kHz
Larghezza impulso: 2,5µs
Resistenza di isolamento: 500MΩ
Rilevamento circuito aperto avvolgimento motore
Ingressi isolati otticamente con 5V-24V
Supporta solo l'impulso singolo
Riduzione automatica della corrente a riposo
Adatto per motori 2 fasi e 4 fasi
Supporta le modalità PUL/DIR e CW/CCW
Protezione da sovratensione e sovracorrente
Soft-start senza "strappi" all'accensione
L'Anti-Risonanza fornisce una coppia ottimale ed elimina l'instabilità a medio range
Frequenza di ingresso impulsi fino a 200 kHz, compatibile TTL e ingresso isolato otticamente
8 correnti di picco selezionabili: 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
Tecnologia di auto-identificazione del motore e auto-configurazione dei parametri, offre risposte ottimali con diversi motori
Il Microstepping multiplo permette a un ingresso passo a bassa risoluzione di produrre un'uscita microstep più alta, offrendo così un movimento del motore più fluido
16 risoluzioni microstep selezionabili: 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000

Tipologia di prodotto
Tipologia di prodotto	Kit a Circuito Aperto
Specifica Elettrica
Coppia di tenuta(Ncm)	450
Coppia di tenuta(oz.in)	637.25
Ha una curva di coppia/spinta?	Sì
No. di fase	2
Numero di assi	1
Riferimento della tensione di ingresso(V)	20 - 80AC / 30 - 110DC
Specifica Fisica
Diametro dell'asse(mm)	14
Dimensione della cornice(mm)	Nema 34 (86 x 86)
Serie di prodotti	Serie TES
Tipo di albero di uscita	Cava della chiavetta
