2.7m(106") Kit cavo prolunga motore ed encoder per motori Nema 34 a circuito chiuso
$15,20
5 + $14,04
10 + $13,05
50 + $12,19
100 + $11,44
- En stock: 10000
- Modello: CE3-M3-18
- Peso lordo: 0.48kg
- ETA dell'inventario DE: 16pcs 04-07-24(dd-mm-yy)
- Certificato: ISO
Opzioni disponibili
Spedizione entro 24 ore per gli articoli in stock!

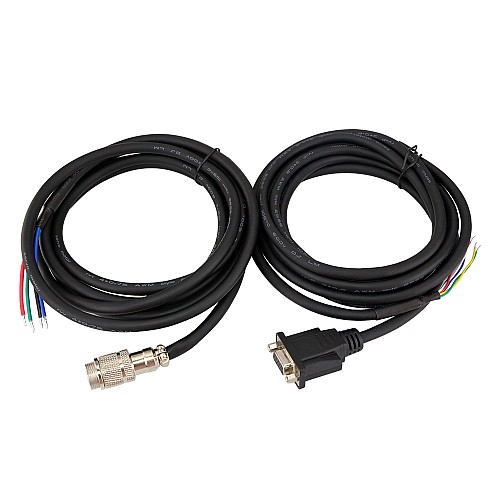

Cavo prolunga motore lungo 2,7m(106 ") e cavo prolunga encoder lungo 2,7m(106 ") per motori passo-passo Nema 34.
Questo kit di cavi include:
1 x 2,7m(106 ") Cavo prolunga per encoder lungo per driver passo-passo ad anello chiuso
1 x RV-4 AWG18 2,7m(106 ") Cavo prolungato lungo motore con spina Aviation GX16 per motori passo-passo Nema 34 a circuito chiuso(Solo per il modello aeronautico)
- Lunghezza del cavo di prolunga del motore: 2.7m
- Lunghezza del cavo di prolunga dell'encoder: 2.7m
- Motore Estensione Calibro del filo: AWG18
- Encoder Estensione Calibro del filo: AWG26

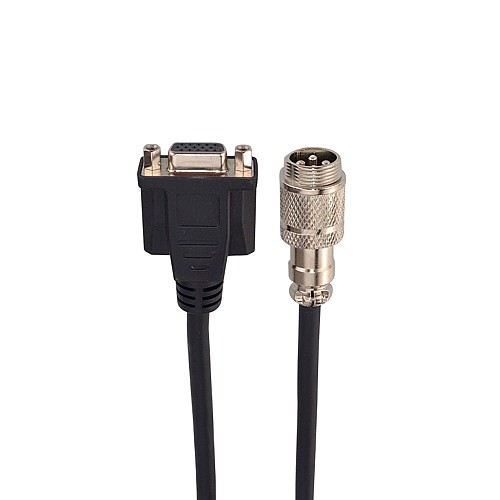

- Modello di spina aeronautica(Maschio): GX16
Collegamento del cavo di prolunga del motore
PIN |
1 |
2 |
3 |
4 |
Colore |
Nero |
verde |
Rosso |
Blu |
Collegamento del cavo di prolunga dell'encoder
PIN |
2 |
3 |
1 |
13 |
11 |
12 |
Colore |
Rosso |
bianca |
Nero |
Blu |
Giallo |
verde |
NOTA BENE: il filo nero spesso può essere utilizzato per la schermatura, ma non è necessario, quindi puoi lasciarlo scollegato.
Specifica Fisica | |
Lunghezza del cavo(mm) | 2700 |
Metodo di inventario | Inventario dedicato |
Tipo di Cavo | Motore passo-passo ad anello chiuso |
File | Dimensione | |
---|---|---|
CE3-M3-18.pdf | 114.63KB | Download |
