Name: Nema 17 Bipolar 59Ncm(83.55oz.in) 2A 42x48mm 4 Drähte mit 1m Kabel und Stecker - 17HS19-2004S1|STEPPERONLINE
SKU: 17HS19-2004S1
Price: 8.75 EUR
Availability: InStock
Rating: 4.9 (77 reviews)

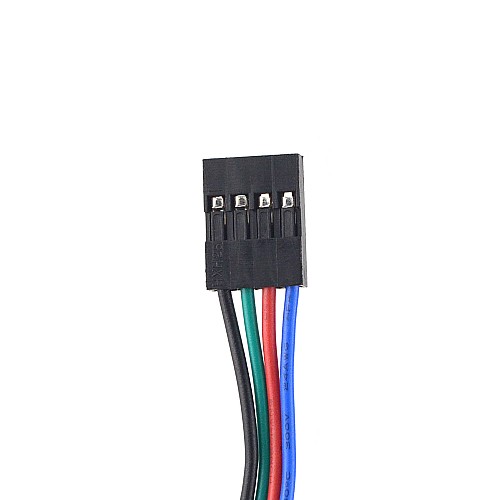

Dies ist eine aktualisierte Version nema 17 Schrittmotor mit Haltedrehmoment von 59Ncm (83.55oz.in). Basierend auf der alten Version haben wir die Länge des Motorkabels auf 1 Meter verlängert und eine 4-polige Harwin-Buchse mit 0,1" Pitch (2,54 mm) am Ende des Kabels hinzugefügt. Es ist ideal für 3D-Drucker, sowie CNC- und Robotik-Anwendungen.

Elektrische Spezifikation

Hersteller-Teilenummer: 17HS19-2004S1
Motor-Typ: Bipolarer Schrittmotor
Schrittwinkel: 1.8deg
Halte-Drehmoment: 59Ncm(83.55oz.in)
Nennstrom/Phase: 2.0A
Phasenwiderstand: 1.6ohms
Induktivität: 3,0mH±20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Physikalische Spezifikation

Rahmengröße: 42 x 42mm
Länge des Gehäuses: 48mm
Schaft-Durchmesser: Φ5mm
Länge der Welle: 24 mm
D-Schnitt Länge: 15mm
Anzahl der Bahnen: 4
Länge der Leitung: 1000mm
Gewicht: 390g

Anschluss:

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Bitte beachten Sie, dass die Verdrahtungsreihenfolge von 17HE19-2004S und 17HS19-2004S1 unterschiedlich ist und sie nicht direkt gegeneinander ausgetauscht werden können.

Vollständig D-geschnittene Version: 17HS19-2004S2

Dieser Motor ist jetzt in 3er- und 5er-Packungen erhältlich. Er hat einen besseren Preis. Weitere Einzelheiten finden Sie unter 3-17HS19-2004S1 und 5-17HS19-2004S1.

Produktart
Produktart	Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment(Ncm)	59
Haltemoment(oz.in)	83.55
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	3
Nennstrom(A)	2
Phasenwiderstand(ohms)	1.6
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Gewicht(g)	390
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	48
Leitungslänge(mm)	1000
Produktserie	S
Rahmengröße(mm)	Nema 17 (42 x 42)
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	24
